OpenCV iOS - 画像処理

目次

• 目標
• はじめに
• 出力

前のチュートリアル: OpenCV iOS Hello
次のチュートリアル: OpenCV iOS - 動画処理

原著者	Charu Hans
互換性	OpenCV >= 3.0

目標

このチュートリアルでは、iOS上でOpenCVを使った基本的な画像処理の方法を学ぶ。

はじめに

OpenCV では、すべての画像処理は通常 Mat 構造体に対して行われる。しかしiOSでは、画像を画面に描画するには UIImage クラスのインスタンスである必要がある。OpenCV Mat を UIImage に変換するには、iOSで利用できる Core Graphics フレームワークを使う。以下は、MatとUIImageを相互に変換するために必要なコードである。

- (cv::Mat)cvMatFromUIImage:(UIImage *)image
{
  CGColorSpaceRef colorSpace = CGImageGetColorSpace(image.CGImage);
  CGFloat cols = image.size.width;
  CGFloat rows = image.size.height;

 cv::Mat cvMat(rows, cols, CV_8UC4); // 8 bits per component, 4 channels (color channels + alpha)

  CGContextRef contextRef = CGBitmapContextCreate(cvMat.data,                 // Pointer to  data
                                                 cols,                       // Width of bitmap
                                                 rows,                       // Height of bitmap
                                                 8,                          // Bits per component
                                                 cvMat.step[0],              // Bytes per row
                                                 colorSpace,                 // Colorspace
                                                 kCGImageAlphaNoneSkipLast |
                                                 kCGBitmapByteOrderDefault); // Bitmap info flags

  CGContextDrawImage(contextRef, CGRectMake(0, 0, cols, rows), image.CGImage);
  CGContextRelease(contextRef);

 return cvMat;
}

- (cv::Mat)cvMatGrayFromUIImage:(UIImage *)image
{
  CGColorSpaceRef colorSpace = CGImageGetColorSpace(image.CGImage);
  CGFloat cols = image.size.width;
  CGFloat rows = image.size.height;

 cv::Mat cvMat(rows, cols, CV_8UC1); // 8 bits per component, 1 channels

  CGContextRef contextRef = CGBitmapContextCreate(cvMat.data,                 // Pointer to data
                                                 cols,                       // Width of bitmap
                                                 rows,                       // Height of bitmap
                                                 8,                          // Bits per component
                                                 cvMat.step[0],              // Bytes per row
                                                 colorSpace,                 // Colorspace
                                                 kCGImageAlphaNoneSkipLast |
                                                 kCGBitmapByteOrderDefault); // Bitmap info flags

  CGContextDrawImage(contextRef, CGRectMake(0, 0, cols, rows), image.CGImage);
  CGContextRelease(contextRef);

 return cvMat;
 }

処理が終わったら、UIImageに戻す必要がある。以下のコードはグレースケール画像とカラー画像の両方の変換に対応している（if 文内のチャンネル数で判定する）。

cv::Mat greyMat;
cv::cvtColor(inputMat, greyMat, COLOR_BGR2GRAY);

処理が終わったら、UIImageに戻す必要がある。

-(UIImage *)UIImageFromCVMat:(cv::Mat)cvMat
{
  NSData *data = [NSData dataWithBytes:cvMat.data length:cvMat.elemSize()*cvMat.total()];
  CGColorSpaceRef colorSpace;

 if (cvMat.elemSize() == 1) {
      colorSpace = CGColorSpaceCreateDeviceGray();
  } else {
      colorSpace = CGColorSpaceCreateDeviceRGB();
  }

  CGDataProviderRef provider = CGDataProviderCreateWithCFData((__bridge CFDataRef)data);

 // Creating CGImage from cv::Mat
  CGImageRef imageRef = CGImageCreate(cvMat.cols,                                 //width
                                     cvMat.rows,                                 //height
                                     8,                                          //bits per component
                                     8 * cvMat.elemSize(),                       //bits per pixel
                                     cvMat.step[0],                            //bytesPerRow
                                     colorSpace,                                 //colorspace
                                     kCGImageAlphaNone|kCGBitmapByteOrderDefault,// bitmap info
                                     provider,                                   //CGDataProviderRef
                                     NULL,                                       //decode
 false,                                      //should interpolate
                                     kCGRenderingIntentDefault                   //intent
                                     );


 // Getting UIImage from CGImage
  UIImage *finalImage = [UIImage imageWithCGImage:imageRef];
  CGImageRelease(imageRef);
  CGDataProviderRelease(provider);
  CGColorSpaceRelease(colorSpace);

 return finalImage;
 }

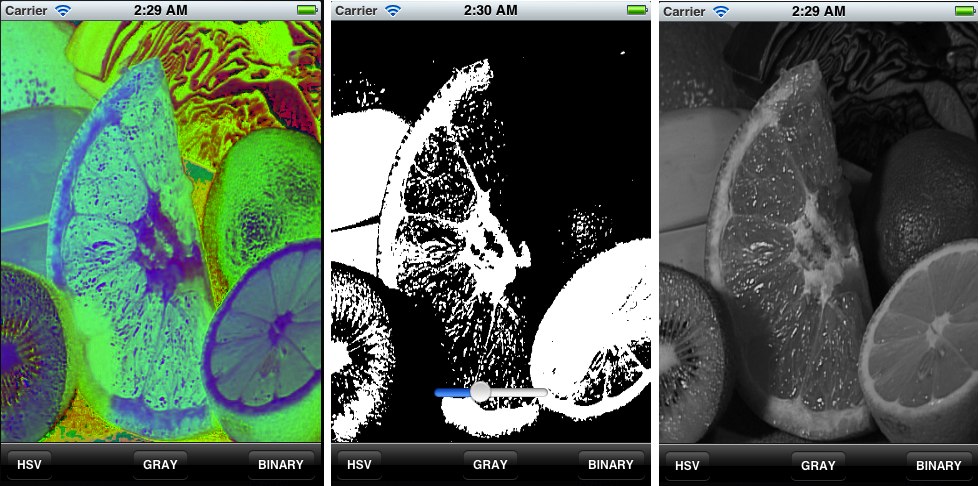

出力

さらに多くの画像エフェクトを使って実際にコードを動かした例は YouTube で確認できる。
