特徴記述

目次

• 目的
• 理論
• コード
• 解説
• 結果

前のチュートリアル: 特徴検出
次のチュートリアル: FLANNによる特徴マッチング

原著者	Ana Huamán
互換性	OpenCV >= 3.0

目的

このチュートリアルでは、以下の方法を学ぶ:

• Use the cv::DescriptorExtractor interface in order to find the feature vector correspondent to the keypoints. Specifically:
  • 必要な計算を行うために cv::xfeatures2d::SURF とその関数 cv::xfeatures2d::SURF::compute を使う。
  • 特徴ベクトルをマッチングするために cv::DescriptorMatcher を使う。
  • 検出されたマッチを描画するために cv::drawMatches 関数を使う。

警告

SURF特徴を使用するには OpenCV contribモジュール が必要である(代替としてORB、KAZEなどの特徴がある)。

理論

コード

C++

このチュートリアルのコードを以下に示す。こちらからダウンロードすることもできる。

#include <iostream>
#include "opencv2/core.hpp"
#ifdef HAVE_OPENCV_XFEATURES2D
#include "opencv2/highgui.hpp"
#include "opencv2/features2d.hpp"
#include "opencv2/xfeatures2d.hpp"

using namespace cv;
using namespace cv::xfeatures2d;
using std::cout;
using std::endl;

const char* keys =
 "{ help h |                  | Print help message. }"
 "{ input1 | box.png          | Path to input image 1. }"
 "{ input2 | box_in_scene.png | Path to input image 2. }";

int main( int argc, char* argv[] )
{
 CommandLineParser parser( argc, argv, keys );
 Mat img1 = imread( samples::findFile( parser.get<String>("input1") ), IMREAD_GRAYSCALE );
 Mat img2 = imread( samples::findFile( parser.get<String>("input2") ), IMREAD_GRAYSCALE );
 if ( img1.empty() || img2.empty() )
    {
        cout << "Could not open or find the image!\n" << endl;
        parser.printMessage();
 return -1;
    }

 //-- Step 1: Detect the keypoints using SURF Detector, compute the descriptors
 int minHessian = 400;
 Ptr<SURF> detector = SURF::create( minHessian );
    std::vector<KeyPoint> keypoints1, keypoints2;
 Mat descriptors1, descriptors2;
    detector->detectAndCompute( img1, noArray(), keypoints1, descriptors1 );
    detector->detectAndCompute( img2, noArray(), keypoints2, descriptors2 );

 //-- Step 2: Matching descriptor vectors with a brute force matcher
 // Since SURF is a floating-point descriptor NORM_L2 is used
 Ptr<DescriptorMatcher> matcher = DescriptorMatcher::create(DescriptorMatcher::BRUTEFORCE);
    std::vector< DMatch > matches;
    matcher->match( descriptors1, descriptors2, matches );

 //-- Draw matches
 Mat img_matches;
    drawMatches( img1, keypoints1, img2, keypoints2, matches, img_matches );

 //-- Show detected matches
    imshow("Matches", img_matches );

    waitKey();
 return 0;
}
#else
int main()
{
    std::cout << "This tutorial code needs the xfeatures2d contrib module to be run." << std::endl;
 return 0;
}
#endif

Java

このチュートリアルのコードを以下に示す。こちらからダウンロードすることもできる。

import org.opencv.core.Core;
import org.opencv.core.Mat;
import org.opencv.core.MatOfDMatch;
import org.opencv.core.MatOfKeyPoint;
import org.opencv.features2d.DescriptorMatcher;
import org.opencv.features2d.Features2d;
import org.opencv.highgui.HighGui;
import org.opencv.imgcodecs.Imgcodecs;
import org.opencv.xfeatures2d.SURF;

class SURFMatching {
 public void run(String[] args) {
        String filename1 = args.length > 1 ? args[0] : "../data/box.png";
        String filename2 = args.length > 1 ? args[1] : "../data/box_in_scene.png";
        Mat img1 = Imgcodecs.imread(filename1, Imgcodecs.IMREAD_GRAYSCALE);
        Mat img2 = Imgcodecs.imread(filename2, Imgcodecs.IMREAD_GRAYSCALE);
 if (img1.empty() || img2.empty()) {
            System.err.println("Cannot read images!");
            System.exit(0);
        }

 //-- Step 1: Detect the keypoints using SURF Detector, compute the descriptors
 double hessianThreshold = 400;
 int nOctaves = 4, nOctaveLayers = 3;
 boolean extended = false, upright = false;
        SURF detector = SURF.create(hessianThreshold, nOctaves, nOctaveLayers, extended, upright);
        MatOfKeyPoint keypoints1 = new MatOfKeyPoint(), keypoints2 = new MatOfKeyPoint();
        Mat descriptors1 = new Mat(), descriptors2 = new Mat();
        detector.detectAndCompute(img1, new Mat(), keypoints1, descriptors1);
        detector.detectAndCompute(img2, new Mat(), keypoints2, descriptors2);

 //-- Step 2: Matching descriptor vectors with a brute force matcher
 // Since SURF is a floating-point descriptor NORM_L2 is used
        DescriptorMatcher matcher = DescriptorMatcher.create(DescriptorMatcher.BRUTEFORCE);
        MatOfDMatch matches = new MatOfDMatch();
        matcher.match(descriptors1, descriptors2, matches);

 //-- Draw matches
        Mat imgMatches = new Mat();
        Features2d.drawMatches(img1, keypoints1, img2, keypoints2, matches, imgMatches);

        HighGui.imshow("Matches", imgMatches);
        HighGui.waitKey(0);

        System.exit(0);
    }
}

public class SURFMatchingDemo {
 public static void main(String[] args) {
 // Load the native OpenCV library
        System.loadLibrary(Core.NATIVE_LIBRARY_NAME);

 new SURFMatching().run(args);
    }
}

Python

このチュートリアルのコードを以下に示す。こちらからダウンロードすることもできる。

from __future__ import print_function
import cv2 as cv
import numpy as np
import argparse

parser = argparse.ArgumentParser(description='Code for Feature Detection tutorial.')
parser.add_argument('--input1', help='Path to input image 1.', default='box.png')
parser.add_argument('--input2', help='Path to input image 2.', default='box_in_scene.png')
args = parser.parse_args()

img1 = cv.imread(cv.samples.findFile(args.input1), cv.IMREAD_GRAYSCALE)
img2 = cv.imread(cv.samples.findFile(args.input2), cv.IMREAD_GRAYSCALE)
if img1 is None or img2 is None:
    print('Could not open or find the images!')
    exit(0)

#-- Step 1: Detect the keypoints using SURF Detector, compute the descriptors
minHessian = 400
detector = cv.xfeatures2d_SURF.create(hessianThreshold=minHessian)
keypoints1, descriptors1 = detector.detectAndCompute(img1, None)
keypoints2, descriptors2 = detector.detectAndCompute(img2, None)

#-- Step 2: Matching descriptor vectors with a brute force matcher
# Since SURF is a floating-point descriptor NORM_L2 is used
matcher = cv.DescriptorMatcher_create(cv.DescriptorMatcher_BRUTEFORCE)
matches = matcher.match(descriptors1, descriptors2)

#-- Draw matches
img_matches = np.empty((max(img1.shape[0], img2.shape[0]), img1.shape[1]+img2.shape[1], 3), dtype=np.uint8)
cv.drawMatches(img1, keypoints1, img2, keypoints2, matches, img_matches)

#-- Show detected matches
cv.imshow('Matches', img_matches)

cv.waitKey()

解説

結果

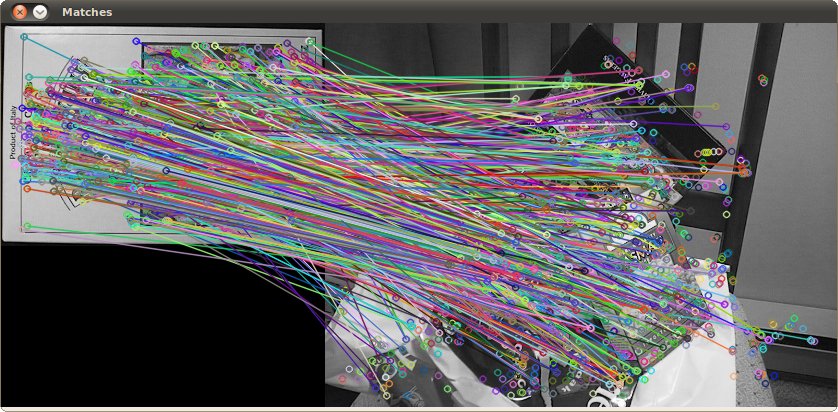

2枚の元画像の間でBruteForceマッチャを適用した後の結果を以下に示す。
