目標

平行移動、回転、アフィン変換など、さまざまな幾何学的変換を画像に適用する方法を学ぶ。
次の関数を扱う: cv.getPerspectiveTransform

変換

OpenCVは2つの変換関数 cv.warpAffine と cv.warpPerspective を提供しており、これらであらゆる種類の変換を行える。cv.warpAffine は2x3の変換行列を入力に取り、一方 cv.warpPerspective は3x3の変換行列を入力に取る。

拡大縮小

拡大縮小は画像のリサイズにほかならない。OpenCVにはこの目的のための関数 cv.resize() がある。画像のサイズは手動で指定することも、拡大縮小率を指定することもできる。さまざまな補間手法が使われる。推奨される補間手法は、縮小には cv.INTER_AREA、拡大には cv.INTER_CUBIC（低速）および cv.INTER_LINEAR である。デフォルトでは、すべてのリサイズ用途に補間手法 cv.INTER_LINEAR が使われる。入力画像は次のいずれかの方法でリサイズできる:

import numpy as np
import cv2 as cv

img = cv.imread('messi5.jpg')
assert img is not None, "file could not be read, check with os.path.exists()"

res = cv.resize(img,None,fx=2, fy=2, interpolation = cv.INTER_CUBIC)

#OR

height, width = img.shape[:2]
res = cv.resize(img,(2*width, 2*height), interpolation = cv.INTER_CUBIC)

平行移動

平行移動とは物体の位置をずらすことである。(x,y)方向のずれが分かっており、それを \((t_x,t_y)\) とすると、次のように変換行列 \(\textbf{M}\) を作成できる:

\[M = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \end{bmatrix}\]

これを型np.float32のNumpy配列にして、cv.warpAffine() 関数に渡せばよい。(100,50)のずれの例を以下に示す:

import numpy as np
import cv2 as cv

img = cv.imread('messi5.jpg', cv.IMREAD_GRAYSCALE)
assert img is not None, "file could not be read, check with os.path.exists()"
rows,cols = img.shape

M = np.float32([[1,0,100],[0,1,50]])
dst = cv.warpAffine(img,M,(cols,rows))

cv.imshow('img',dst)
cv.waitKey(0)
cv.destroyAllWindows()

警告

cv.warpAffine() 関数の第3引数は出力画像のサイズで、(width, height) の形式である必要がある。width = 列数、height = 行数であることに注意。

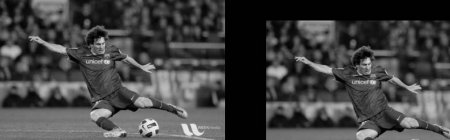

以下の結果を参照のこと。


回転

角度 \(\theta\) での画像の回転は、次の形式の変換行列によって実現される

\[M = \begin{bmatrix} cos\theta & -sin\theta \\ sin\theta & cos\theta \end{bmatrix}\]

しかしOpenCVは回転中心を調整できるスケール付き回転を提供しており、好きな位置で回転できる。修正された変換行列は次で与えられる

\[\begin{bmatrix} \alpha & \beta & (1- \alpha ) \cdot center.x - \beta \cdot center.y \\ - \beta & \alpha & \beta \cdot center.x + (1- \alpha ) \cdot center.y \end{bmatrix}\]

ここで:

\[\begin{array}{l} \alpha = scale \cdot \cos \theta , \\ \beta = scale \cdot \sin \theta \end{array}\]

この変換行列を求めるために、OpenCVは関数 cv.getRotationMatrix2D を提供している。スケーリングなしで中心を基準に画像を90度回転する以下の例を確認してほしい。

img = cv.imread('messi5.jpg', cv.IMREAD_GRAYSCALE)
assert img is not None, "file could not be read, check with os.path.exists()"
rows,cols = img.shape

# cols-1 and rows-1 are the coordinate limits.
M = cv.getRotationMatrix2D(((cols-1)/2.0,(rows-1)/2.0),90,1)
dst = cv.warpAffine(img,M,(cols,rows))

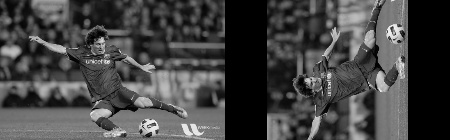

結果を見てみる:


アフィン変換

アフィン変換では、元の画像内のすべての平行線は出力画像内でも平行のままである。変換行列を求めるには、入力画像から3点と、それらに対応する出力画像内の位置が必要である。すると cv.getAffineTransform が2x3の行列を作成し、それを cv.warpAffine に渡す。

以下の例を確認し、私が選んだ点（緑色でマークされている）も見てほしい:

img = cv.imread('drawing.png')
assert img is not None, "file could not be read, check with os.path.exists()"
rows,cols,ch = img.shape

pts1 = np.float32([[50,50],[200,50],[50,200]])
pts2 = np.float32([[10,100],[200,50],[100,250]])

M = cv.getAffineTransform(pts1,pts2)

dst = cv.warpAffine(img,M,(cols,rows))

plt.subplot(121),plt.imshow(img),plt.title('Input')
plt.subplot(122),plt.imshow(dst),plt.title('Output')
plt.show()

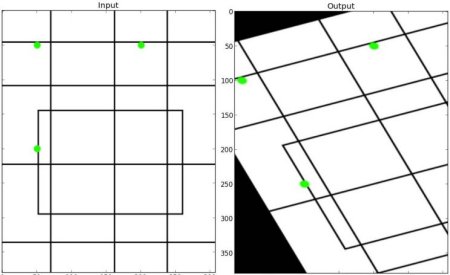

結果を見てみる:


透視変換

透視変換には3x3の変換行列が必要である。直線は変換後も直線のままである。この変換行列を求めるには、入力画像上の4点と出力画像上の対応する点が必要である。これら4点のうち、3点は同一直線上にあってはならない。すると変換行列は関数 cv.getPerspectiveTransform で求められる。次に、この3x3の変換行列を用いて cv.warpPerspective を適用する。

以下のコードを見てほしい:

img = cv.imread('sudoku.png')
assert img is not None, "file could not be read, check with os.path.exists()"
rows,cols,ch = img.shape

pts1 = np.float32([[56,65],[368,52],[28,387],[389,390]])
pts2 = np.float32([[0,0],[300,0],[0,300],[300,300]])

M = cv.getPerspectiveTransform(pts1,pts2)

dst = cv.warpPerspective(img,M,(300,300))

plt.subplot(121),plt.imshow(img),plt.title('Input')
plt.subplot(122),plt.imshow(dst),plt.title('Output')
plt.show()

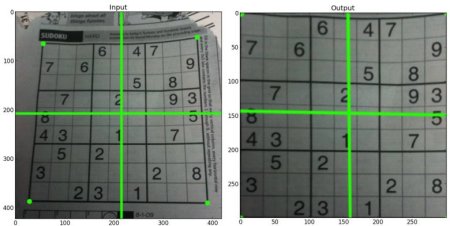

結果：


追加リソース

「Computer Vision: Algorithms and Applications」, Richard Szeliski
