Qt 新規関数

詳細説明

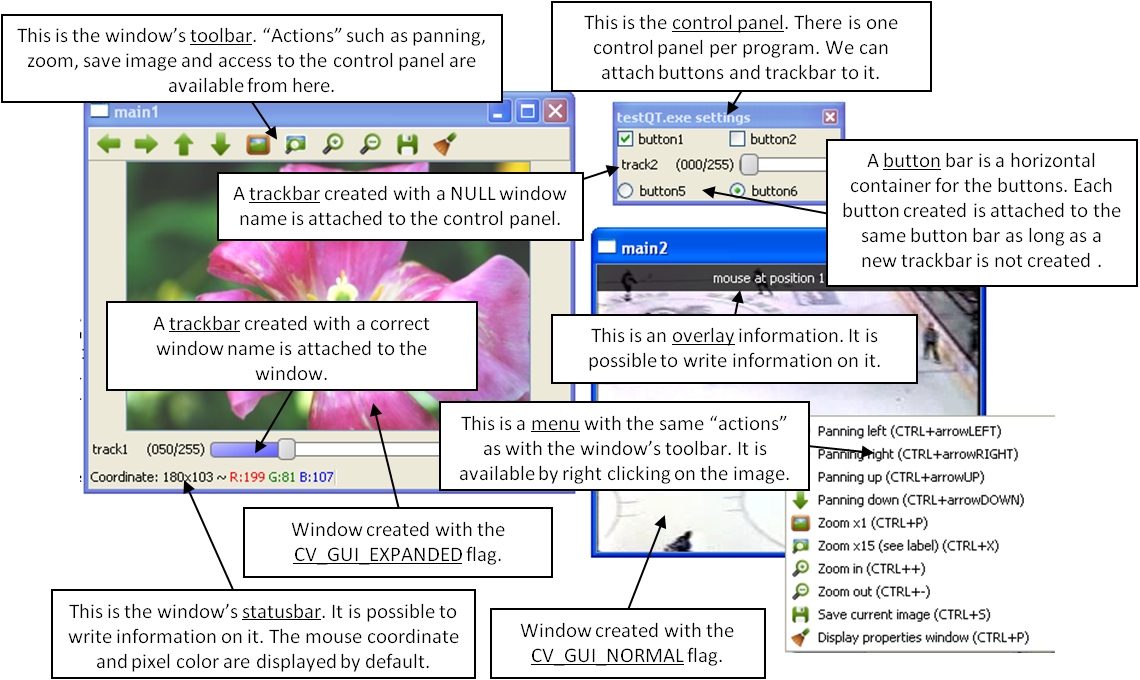

この図はQt* GUIで実装された新機能を説明する。新しいGUIはステータスバー、ツールバー、コントロールパネルを提供する。コントロールパネルにはトラックバーやボタンバーを取り付けることができる。コントロールパネルが表示されない場合は、Ctrl+Pを押すか、任意のQtウィンドウを右クリックしてDisplay properties windowを選択する。

• トラックバーを取り付けるには、ウィンドウ名の引数をNULLにする必要がある。
• ボタンバーを取り付けるには、ボタンを作成する必要がある。コントロールパネルに最後に取り付けられたバーがボタンバーの場合、新しいボタンは最後のボタンの右側に追加される。コントロールパネルに最後に取り付けられたバーがトラックバーの場合、またはコントロールパネルが空の場合、新しいボタンバーが作成される。その後、新しいボタンがそこに取り付けられる。

図を生成するために使用した例を以下に示す:

#include "opencv2/highgui.hpp"

int main(int argc, char *argv[])
{
 int value = 50;
 int value2 = 0;

    namedWindow("main1",WINDOW_NORMAL);
    namedWindow("main2",WINDOW_AUTOSIZE | WINDOW_GUI_NORMAL);
    createTrackbar( "track1", "main1", &value, 255,  NULL);

    String nameb1 = "button1";
    String nameb2 = "button2";

    createButton(nameb1,callbackButton,&nameb1,QT_CHECKBOX,1);
    createButton(nameb2,callbackButton,NULL,QT_CHECKBOX,0);
    createTrackbar( "track2", NULL, &value2, 255, NULL);
    createButton("button5",callbackButton1,NULL,QT_RADIOBOX,0);
    createButton("button6",callbackButton2,NULL,QT_RADIOBOX,1);

    setMouseCallback( "main2",on_mouse,NULL );

    Mat img1 = imread("files/flower.jpg");
    VideoCapture video;
    video.open("files/hockey.avi");

    Mat img2,img3;
 while( waitKey(33) != 27 )
    {
        img1.convertTo(img2,-1,1,value);
        video >> img3;

        imshow("main1",img2);
        imshow("main2",img3);
    }

    destroyAllWindows();
 return 0;
}

クラス
struct	cv::QtFont
	QtFont はQtでのみ利用可能。cv::fontQt を参照。 続き...

列挙型
enum	cv::QtButtonTypes {   cv::QT_PUSH_BUTTON = 0 ,   cv::QT_CHECKBOX = 1 ,   cv::QT_RADIOBOX = 2 ,   cv::QT_NEW_BUTTONBAR = 1024 }
	Qtの「ボタン」タイプ。 続き...
enum	cv::QtFontStyles {   cv::QT_STYLE_NORMAL = 0 ,   cv::QT_STYLE_ITALIC = 1 ,   cv::QT_STYLE_OBLIQUE = 2 }
	Qtのフォントスタイル。 続き...
enum	cv::QtFontWeights {   cv::QT_FONT_LIGHT = 25 ,   cv::QT_FONT_NORMAL = 50 ,   cv::QT_FONT_DEMIBOLD = 63 ,   cv::QT_FONT_BOLD = 75 ,   cv::QT_FONT_BLACK = 87 }
	Qtのフォントの太さ。 続き...

関数
void	cv::addText (const Mat &img, const String &text, Point org, const QtFont &font)
	画像にテキストを描画する。
void	cv::addText (const Mat &img, const String &text, Point org, const String &nameFont, int pointSize=-1, Scalar color=Scalar::all(0), int weight=QT_FONT_NORMAL, int style=QT_STYLE_NORMAL, int spacing=0)
	画像にテキストを描画する。
int	cv::createButton (const String &bar_name, ButtonCallback on_change, void *userdata=0, int type=QT_PUSH_BUTTON, bool initial_button_state=false)
	コントロールパネルにボタンを追加する。
void	cv::displayOverlay (const String &winname, const String &text, int delayms=0)
	ウィンドウ画像上にテキストをオーバーレイとして指定した時間だけ表示する。
void	cv::displayStatusBar (const String &winname, const String &text, int delayms=0)
	指定した期間、ウィンドウのステータスバーにテキストを表示する。
QtFont	cv::fontQt (const String &nameFont, int pointSize=-1, Scalar color=Scalar::all(0), int weight=QT_FONT_NORMAL, int style=QT_STYLE_NORMAL, int spacing=0)
	画像にテキストを描画するためのフォントを生成する。
void	cv::loadWindowParameters (const String &windowName)
	指定したウィンドウのパラメータを読み込む。
void	cv::saveWindowParameters (const String &windowName)
	指定したウィンドウの引数を保存する。
int	cv::startLoop (int(*pt2Func)(int argc, char *argv[]), int argc, char *argv[])
void	cv::stopLoop ()

列挙型詳解

QtButtonTypes

enum cv::QtButtonTypes

#include <opencv2/highgui.hpp>

Qtの「ボタン」タイプ。

列挙値
QT_PUSH_BUTTON  Python: cv.QT_PUSH_BUTTON	プッシュボタン。
QT_CHECKBOX  Python: cv.QT_CHECKBOX	チェックボックスボタン。
QT_RADIOBOX  Python: cv.QT_RADIOBOX	ラジオボックスボタン。
QT_NEW_BUTTONBAR  Python: cv.QT_NEW_BUTTONBAR	ボタンが新しいボタンバーを作成する。

QtFontStyles

enum cv::QtFontStyles

#include <opencv2/highgui.hpp>

Qtのフォントスタイル。

列挙値
QT_STYLE_NORMAL  Python: cv.QT_STYLE_NORMAL	標準フォント。
QT_STYLE_ITALIC  Python: cv.QT_STYLE_ITALIC	イタリックフォント。
QT_STYLE_OBLIQUE  Python: cv.QT_STYLE_OBLIQUE	斜体フォント。

QtFontWeights

enum cv::QtFontWeights

#include <opencv2/highgui.hpp>

Qtのフォントの太さ。

列挙値
QT_FONT_LIGHT  Python: cv.QT_FONT_LIGHT	太さ25。
QT_FONT_NORMAL  Python: cv.QT_FONT_NORMAL	太さ50。
QT_FONT_DEMIBOLD  Python: cv.QT_FONT_DEMIBOLD	太さ63。
QT_FONT_BOLD  Python: cv.QT_FONT_BOLD	太さ75。
QT_FONT_BLACK  Python: cv.QT_FONT_BLACK	太さ87。

関数詳解

addText() [1/2]

void cv::addText	(	const Mat &	img,
		const String &	text,
		Point	org,
		const QtFont &	font )

Python:
	cv.addText(	img, text, org, nameFont[, pointSize[, color[, weight[, style[, spacing]]]]]	) ->	None

#include <opencv2/highgui.hpp>

画像にテキストを描画する。

関数addTextは、特定のフォントfontを使用して画像img上にテキストtextを描画する（例としてcv::fontQt を参照）

引数

img	テキストを描画する8ビット3チャンネルの画像。
text	画像に書き込むテキスト。
org	画像上でテキストの描画を開始する Point(x,y)。
font	テキストの描画に使用するフォント。

addText() [2/2]

void cv::addText	(	const Mat &	img,
		const String &	text,
		Point	org,
		const String &	nameFont,
		int	pointSize = -1,
		Scalar	color = Scalar::all(0),
		int	weight = QT_FONT_NORMAL,
		int	style = QT_STYLE_NORMAL,
		int	spacing = 0 )

Python:
	cv.addText(	img, text, org, nameFont[, pointSize[, color[, weight[, style[, spacing]]]]]	) ->	None

#include <opencv2/highgui.hpp>

画像にテキストを描画する。

引数

img	テキストを描画する8ビット3チャンネルの画像。
text	画像に書き込むテキスト。
org	画像上でテキストの描画を開始する Point(x,y)。
nameFont	フォントの名前。名前はシステムフォントの名前(例: Times*)と一致している必要がある。フォントが見つからない場合は、デフォルトのフォントが使用される。
pointSize	フォントのサイズ。指定しない場合、ゼロまたは負の場合は、フォントのポイントサイズがシステム依存のデフォルト値に設定される。通常これは12ポイントである。
color	BGRA形式でのフォントの色。A = 255 のとき完全に透明である。
weight	フォントの太さ。利用可能な操作フラグは次の通り: cv::QtFontWeights より細かく制御するために正の整数を指定することもできる。
style	フォントのスタイル。利用可能な操作フラグは次の通り: cv::QtFontStyles
spacing	文字間のスペース。負または正の値を取りうる。

createButton()

int cv::createButton	(	const String &	bar_name,
		ButtonCallback	on_change,
		void *	userdata = 0,
		int	type = QT_PUSH_BUTTON,
		bool	initial_button_state = false )

#include <opencv2/highgui.hpp>

コントロールパネルにボタンを取り付ける。

関数createButtonはコントロールパネルにボタンを取り付ける。各ボタンは最後のボタンの右側のボタンバーに追加される。コントロールパネルに何も取り付けられていなかった場合、コントロールパネルに最後に取り付けられた要素がトラックバーだった場合、または型にQT_NEW_BUTTONBARフラグが追加された場合は、新しいボタンバーが作成される。

cv::createButton 関数呼び出しのさまざまな例を以下に示す: :

createButton("",callbackButton);//create a push button "button 0", that will call callbackButton.
createButton("button2",callbackButton,NULL,QT_CHECKBOX,0);
createButton("button3",callbackButton,&value);
createButton("button5",callbackButton1,NULL,QT_RADIOBOX);
createButton("button6",callbackButton2,NULL,QT_PUSH_BUTTON,1);
createButton("button6",callbackButton2,NULL,QT_PUSH_BUTTON|QT_NEW_BUTTONBAR);// create a push button in a new row

引数

bar_name	ボタンの名前。
on_change	ボタンの状態が変化するたびに呼び出される関数へのポインタ。この関数は void Foo(int state,*void); としてプロトタイプ宣言される必要がある。state はボタンの現在の状態である。プッシュボタンでは -1、チェック/ラジオボックスボタンでは 0 または 1 となりうる。
userdata	コールバック関数に渡されるポインタ。
type	ボタンの型(省略可能)。利用可能な型は次の通り: (cv::QtButtonTypes)
initial_button_state	ボタンのデフォルト状態。チェックボックスとラジオボックスに使用する。値は0または1。(省略可能)

displayOverlay()

void cv::displayOverlay	(	const String &	winname,
		const String &	text,
		int	delayms = 0 )

Python:
	cv.displayOverlay(	winname, text[, delayms]	) ->	None

#include <opencv2/highgui.hpp>

指定した時間だけウィンドウ画像上にテキストをオーバーレイとして表示する。

関数displayOverlayは、一定時間delaymsの間、ウィンドウの上部に有用な情報やヒントを表示する。この関数はウィンドウに表示されている画像を変更しない。つまり、指定した遅延時間の後、ウィンドウの元の内容が復元される。

引数

winname	ウィンドウの名前。
text	ウィンドウ画像上に書き込むオーバーレイテキスト。
delayms	オーバーレイテキストを表示する期間（ミリ秒単位）。前のオーバーレイテキストがタイムアウトする前にこの関数が呼び出された場合、タイマーが再起動されテキストが更新される。この値が0の場合、テキストは消えない。

displayStatusBar()

void cv::displayStatusBar	(	const String &	winname,
		const String &	text,
		int	delayms = 0 )

Python:
	cv.displayStatusBar(	winname, text[, delayms]	) ->	None

#include <opencv2/highgui.hpp>

指定した期間だけウィンドウのステータスバーにテキストを表示する。

関数displayStatusBarは、一定時間delaymsの間、ウィンドウの上部に有用な情報やヒントを表示する。この情報はウィンドウのステータスバーに表示される（ウィンドウはCV_GUI_EXPANDEDフラグ付きで作成する必要がある）。

引数

winname	ウィンドウの名前。
text	ウィンドウのステータスバーに書き込むテキスト。
delayms	テキストを表示する時間（ミリ秒単位）。前のテキストがタイムアウトする前にこの関数が呼び出された場合、タイマーが再起動されテキストが更新される。この値が0の場合、テキストは消えない。

fontQt()

QtFont cv::fontQt	(	const String &	nameFont,
		int	pointSize = -1,
		Scalar	color = Scalar::all(0),
		int	weight = QT_FONT_NORMAL,
		int	style = QT_STYLE_NORMAL,
		int	spacing = 0 )

#include <opencv2/highgui.hpp>

画像にテキストを描画するためのフォントを作成する。

関数fontQtはcv::QtFont オブジェクトを作成する。このcv::QtFont はputTextとは互換性がない。

この関数の基本的な使い方は次のとおり: :

QtFont font = fontQt("Times");
addText( img1, "Hello World !", Point(50,50), font);

引数

nameFont	フォントの名前。名前はシステムフォントの名前(例: Times*)と一致している必要がある。フォントが見つからない場合は、デフォルトのフォントが使用される。
pointSize	フォントのサイズ。指定しない場合、ゼロまたは負の場合は、フォントのポイントサイズがシステム依存のデフォルト値に設定される。通常これは12ポイントである。
color	BGRA形式のフォントの色。A = 255で完全に透明となる。簡単のためにマクロCV_RGBを使用する。
weight	フォントの太さ。利用可能な操作フラグは次の通り: cv::QtFontWeights より細かく制御するために正の整数を指定することもできる。
style	フォントのスタイル。利用可能な操作フラグは次の通り: cv::QtFontStyles
spacing	文字間のスペース。負または正の値を取りうる。

loadWindowParameters()

void cv::loadWindowParameters

(

const String &

windowName

)

#include <opencv2/highgui.hpp>

指定したウィンドウの引数を読み込む。

関数loadWindowParametersは、ウィンドウwindowNameのサイズ、位置、フラグ、トラックバーの値、ズーム、パン位置を読み込む。

引数

windowName

ウィンドウの名前。

saveWindowParameters()

void cv::saveWindowParameters

(

const String &

windowName

)

#include <opencv2/highgui.hpp>

指定したウィンドウの引数を保存する。

関数saveWindowParametersは、ウィンドウwindowNameのサイズ、位置、フラグ、トラックバーの値、ズーム、パン位置を保存する。

引数

windowName

ウィンドウの名前。

startLoop()

int cv::startLoop	(	int(*	pt2Func )(int argc, char *argv[]),
		int	argc,
		char *	argv[] )

#include <opencv2/highgui.hpp>

stopLoop()

void cv::stopLoop

(

)

#include <opencv2/highgui.hpp>
