輪郭の特徴

前のチュートリアル: 輪郭: はじめに
次のチュートリアル: 輪郭の特性

目的

• 面積、周囲長、重心、バウンディングボックスなど、輪郭のさまざまな特徴を求める
• 輪郭に関連する多くの関数を学ぶ。

1. モーメント

画像モーメントは、物体の重心や面積など、いくつかの特徴を計算するのに役立つ。画像モーメント に関するWikipediaのページを参照のこと。

次の関数を使用する: cv.moments (array, binaryImage = false)

引数

array	ラスタ画像（シングルチャンネルの 8 ビットまたは浮動小数点の2次元配列）、もしくは2次元の点の配列（ 1×N または N×1 ）。
binaryImage	true の場合、すべての非ゼロの画像ピクセルが 1 として扱われる。この引数は画像に対してのみ使用される。

試してみよう

このモーメントから、面積や重心などの有用なデータを抽出できる。重心は次の関係式で与えられる: \(C_x = \frac{M_{10}}{M_{00}}\) および \(C_y = \frac{M_{01}}{M_{00}}\)。これは次のように行える:

let cx = M.m10/M.m00
let cy = M.m01/M.m00

2. 輪郭の面積

輪郭の面積は、関数 cv.contourArea() によって、またはモーメント M['m00'] から得られる。

次の関数を使用する: cv.contourArea (contour, oriented = false)

引数

contour	入力となる2次元の点（輪郭の頂点）のベクトル
oriented	符号付き面積フラグ。true の場合、関数は輪郭の向き（時計回りまたは反時計回り）に応じた符号付きの面積値を返す。この機能を使えば、面積の符号を見ることで輪郭の向きを判定できる。デフォルトではこの引数は false であり、絶対値が返されることを意味する。

試してみよう

3. 輪郭の周囲長

これは弧長とも呼ばれる。cv.arcLength() 関数を使って求めることができる。

次の関数を使用する: cv.arcLength (curve, closed)

引数

curve	入力となる2次元の点のベクトル。
closed	曲線が閉じているかどうかを示すフラグ。

試してみよう

4. 輪郭の近似

指定した精度に応じて、輪郭の形状をより少ない頂点数の別の形状に近似する。これは Douglas-Peuckerアルゴリズム の実装である。アルゴリズムとデモについてはWikipediaのページを参照のこと。

次の関数を使用する: cv.approxPolyDP (curve, approxCurve, epsilon, closed)

引数

curve	cv.Mat に格納された2次元の点の入力ベクトル。
approxCurve	近似の結果。型は入力曲線の型と一致している必要がある。
epsilon	近似の精度を指定する引数。これは元の曲線とその近似との間の最大距離である。
closed	true の場合、近似された曲線は閉曲線となる（最初と最後の頂点が接続される）。そうでない場合は閉じない。

試してみよう

5. 凸包

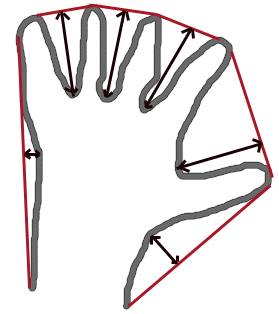

凸包は輪郭の近似に似て見えるが、実際には異なる(場合によっては両者が同じ結果を与えることもある)。ここでは、cv.convexHull() 関数が曲線の凸性の欠陥を調べて補正する。一般に、凸曲線とは常に外側に膨らんでいるか、少なくとも平坦な曲線のことである。そして内側に膨らんでいる場合、それは凸性の欠陥と呼ばれる。例として、下の手の画像を見てほしい。赤い線は手の凸包を示している。両矢印の印は凸性の欠陥を示しており、これは凸包から輪郭への局所的な最大の偏差である。


次の関数を使用する: cv.convexHull (points, hull, clockwise = false, returnPoints = true)

引数

points	入力となる2次元の点集合。
hull	出力される凸包。
clockwise	向きフラグ。true の場合、出力される凸包は時計回りの向きになる。それ以外の場合は反時計回りの向きになる。想定される座標系では、X 軸は右方向、Y 軸は上方向を向いている。
returnPoints	動作フラグ。行列の場合、フラグが true のとき、関数は凸包の点を返す。それ以外の場合は、凸包の点のインデックスを返す。

試してみよう

6. 凸性のチェック

曲線が凸かどうかをチェックする関数 cv.isContourConvex() がある。これは True か False を返すだけである。たいしたことはない。

cv.isContourConvex(cnt);

7. バウンディング矩形

バウンディング矩形には2種類ある。

7.a. 軸並行バウンディング矩形

これは軸に平行な矩形で、物体の回転を考慮しない。そのため、バウンディング矩形の面積は最小にはならない。

次の関数を使用する: cv.boundingRect (points)

引数

points

入力となる2次元の点集合。

試してみよう

7.b. 回転矩形

ここでは、バウンディング矩形は面積が最小になるように描かれるため、回転も考慮される。

次の関数を使用する: cv.minAreaRect (points)

引数

points

入力となる2次元の点集合。

試してみよう

8. 最小外接円

次に、関数 cv.minEnclosingCircle() を使って物体の外接円を求める。これは物体を完全に覆う最小面積の円である。

次の関数を使用する: cv.minEnclosingCircle (points)

引数

points

入力となる2次元の点集合。

cv.circle (img, center, radius, color, thickness = 1, lineType = cv.LINE_8, shift = 0)

引数

img	円が描画される画像。
center	円の中心。
radius	円の半径。
color	円の色。
thickness	円の輪郭線の太さ（正の値の場合）。負の太さは、塗りつぶされた円を描画することを意味する。
lineType	円の境界の種類。
shift	中心の座標および半径の値における小数部のビット数。

試してみよう

9. 楕円のフィッティング

次は物体に楕円をフィッティングすることである。これは楕円が内接する回転矩形を返す。次の関数を使用する: cv.fitEllipse (points)

引数

points

入力となる2次元の点集合。

cv.ellipse1 (img, box, color, thickness = 1, lineType = cv.LINE_8)

引数

img	画像。
box	RotatedRect による楕円の別表現。これは、関数が回転した矩形に内接する楕円を描画することを意味する。
color	楕円の色。
thickness	楕円弧の輪郭線の太さ（正の値の場合）。それ以外の場合は、塗りつぶされた楕円のセクタを描画することを示す。
lineType	楕円の境界の種類。

試してみよう

10. 直線のフィッティング

同様に、点の集合に直線をフィッティングできる。これに直線を近似できる。

次の関数を使用する: cv.fitLine (points, line, distType, param, reps, aeps)

引数

points	入力となる2次元の点集合。
line	出力される直線のパラメータ。4 要素 [vx, vy, x0, y0] の Mat である必要がある。ここで [vx, vy] は直線に共線な正規化されたベクトルであり、[x0, y0] は直線上の点である。
distType	M 推定量が用いる距離（cv.DistanceTypes を参照）。
param	一部の距離の種類で用いられる数値パラメータ ( C )。0 の場合は最適な値が選択される。
reps	半径（座標原点と直線との間の距離）に対する十分な精度。
aeps	角度の十分な精度。reps と aeps には 0.01 が良いデフォルト値となる。

cv.line (img, pt1, pt2, color, thickness = 1, lineType = cv.LINE_8, shift = 0)

引数

img	画像。
pt1	線分の第1の点。
pt2	線分の第2の点。
color	線の色。
thickness	線の太さ。
lineType	線の種類。
shift	点座標における小数部のビット数。

試してみよう
