点群の可視化

原著者	Dmitrii Klepikov
互換性	OpenCV >= 5.0

目的

このチュートリアルでは次のことを行う:

• 点群データの読み込みと保存
• データの可視化

必要条件

可視化を行うには、OpenGLサポートを有効にしてOpenCVライブラリをコンパイルする必要がある。そのためには、OpenCVをソースからビルドする際に、CMakeでWITH_OPENGLフラグをONに設定する必要がある。

実践

点群の読み込みと保存は、それぞれcv::loadPointCloudとcv::savePointCloudを使って行える。

現在サポートされている形式は次のとおりである:

• .OBJ（サポートされているキーは、点の位置を表すv、法線座標のvn、メッシュの面のfであり、その他のキーは無視される）
• .PLY（すべてのエンコード形式（asciiおよびbyte）がサポートされているが、データの型はfloatのみという制限がある）

vertices, normals = cv2.loadPointCloud("teapot.obj")

関数cv::loadPointCloudは、float型の点のベクトル（cv::Point3f）と、その法線のベクトル（ソースファイルで指定されている場合）を返す。これを可視化するにはviz3dモジュールの関数を利用できるが、そのためにはデータを別の形式に再解釈する必要がある。

vertices = np.squeeze(vertices, axis=1)

color = [1.0, 1.0, 0.0]
colors = np.tile(color, (vertices.shape[0], 1))
obj_pts = np.concatenate((vertices, colors), axis=1).astype(np.float32)

cv2.viz3d.showPoints("Window", "Points", obj_pts)

cv2.waitKey(0)

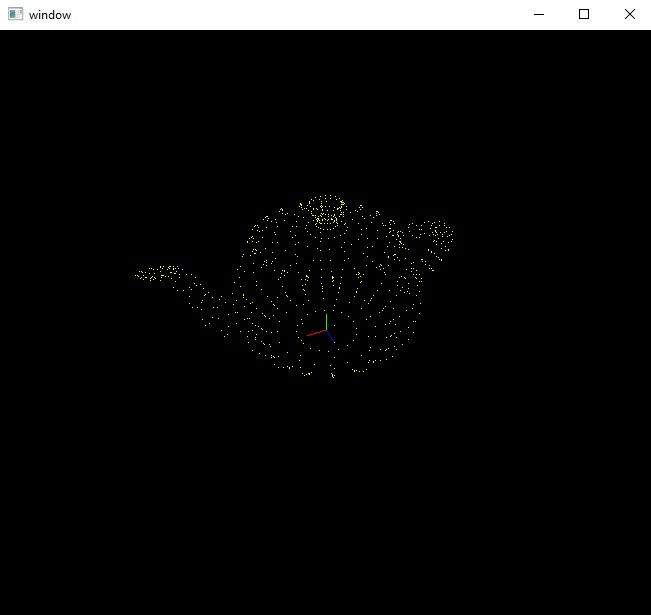

次のコードサンプルでは、各点に色属性を追加している。結果は次のようになる:

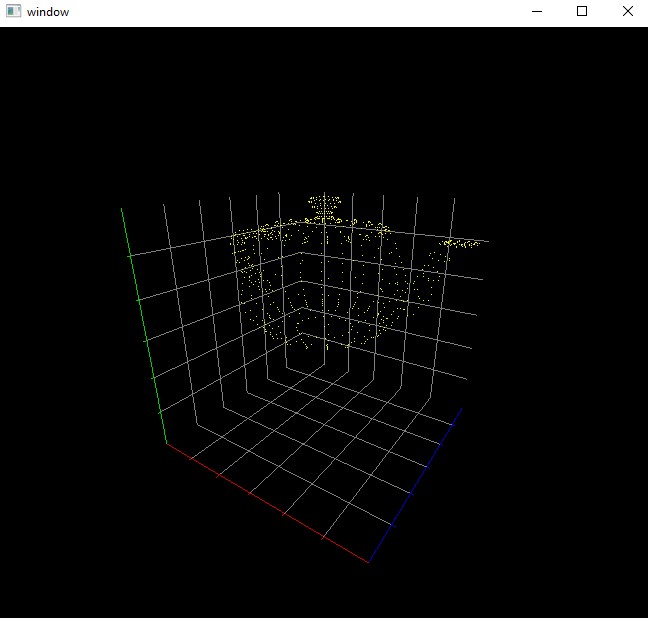

追加情報として、グリッドを加えることもできる

vertices, normals = cv2.loadPointCloud("teapot.obj")

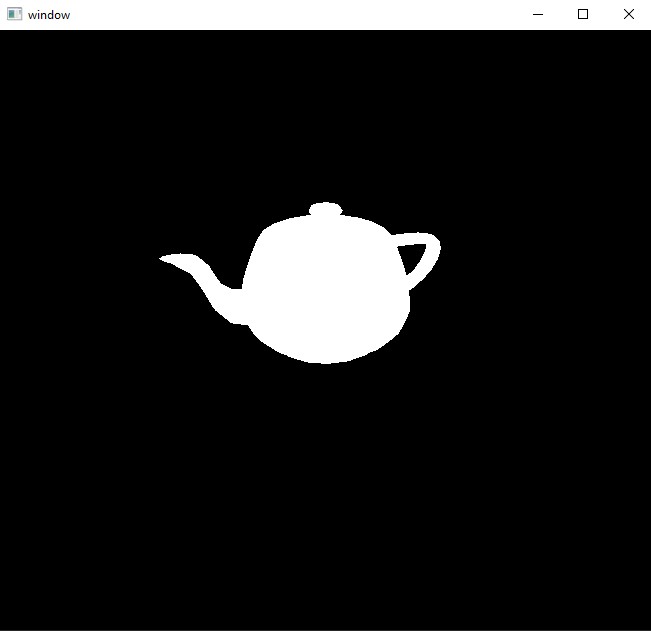

3Dオブジェクトを描画する別の方法としてメッシュがある。そのために、メッシュデータを読み込んで表示する専用の関数を使用する。ここでは現時点で.OBJファイルのみがサポートされており、処理の前に三角形分割しておく必要がある（三角形分割とは、面を三角形に分割する処理のこと）。

vertices, indices = cv2.loadMesh("../data/teapot.obj")
vertices = np.squeeze(vertices, axis=1)

cv2.viz3d.showMesh("window", "mesh", vertices, indices)
