OpenCVによるAndroid開発

目次

• SDKを使ったHello OpenCVサンプル
• Maven Centralを使ったHello OpenCVサンプル
• カメラビューのサンプル
• いくつかの重要なステップについて解説する

前のチュートリアル: Android開発入門
次のチュートリアル: Android端末でディープネットワークを実行する方法

原著者	Alexander Panov, Rostislav Vasilikhin
互換性	OpenCV >= 4.9.0

このチュートリアルは、Androidプロジェクト内でOpenCVライブラリを使用する手助けをするために作成された。

このガイドはUbuntuで確認されたが、プラットフォーム依存の部分は含まないため、Android StudioおよびOpenCV4Android SDKがサポートする任意のOSと互換性があるはずである。

このチュートリアルでは、以下がインストールおよび設定されていることを前提とする:

• Android Studio
• JDK
• Android SDK および NDK
• 省略可能: 公式の GitHubのリリースページ または SourceForge から入手できるOpenCV for Android SDK。上級者向け: 代替として、wikiの手順 に従ってソースコードからSDKをビルドすることもできる。

上記のいずれかについて助けが必要な場合は、Android開発入門 ガイドを参照してほしい。

これらの手順を入念に踏んだ後でエラーが発生した場合は、OpenCV フォーラム を通じて気軽に連絡してほしい。できる限り手助けする。

SDKを使ったHello OpenCVサンプル

このセクションでは、OpenCVの読み込み以外は何もしない簡単なアプリを作成する。次のセクションでは、これを拡張してカメラをサポートする。

この手順に加えて、いくつかのビデオガイドを利用できる。例えば こちら である

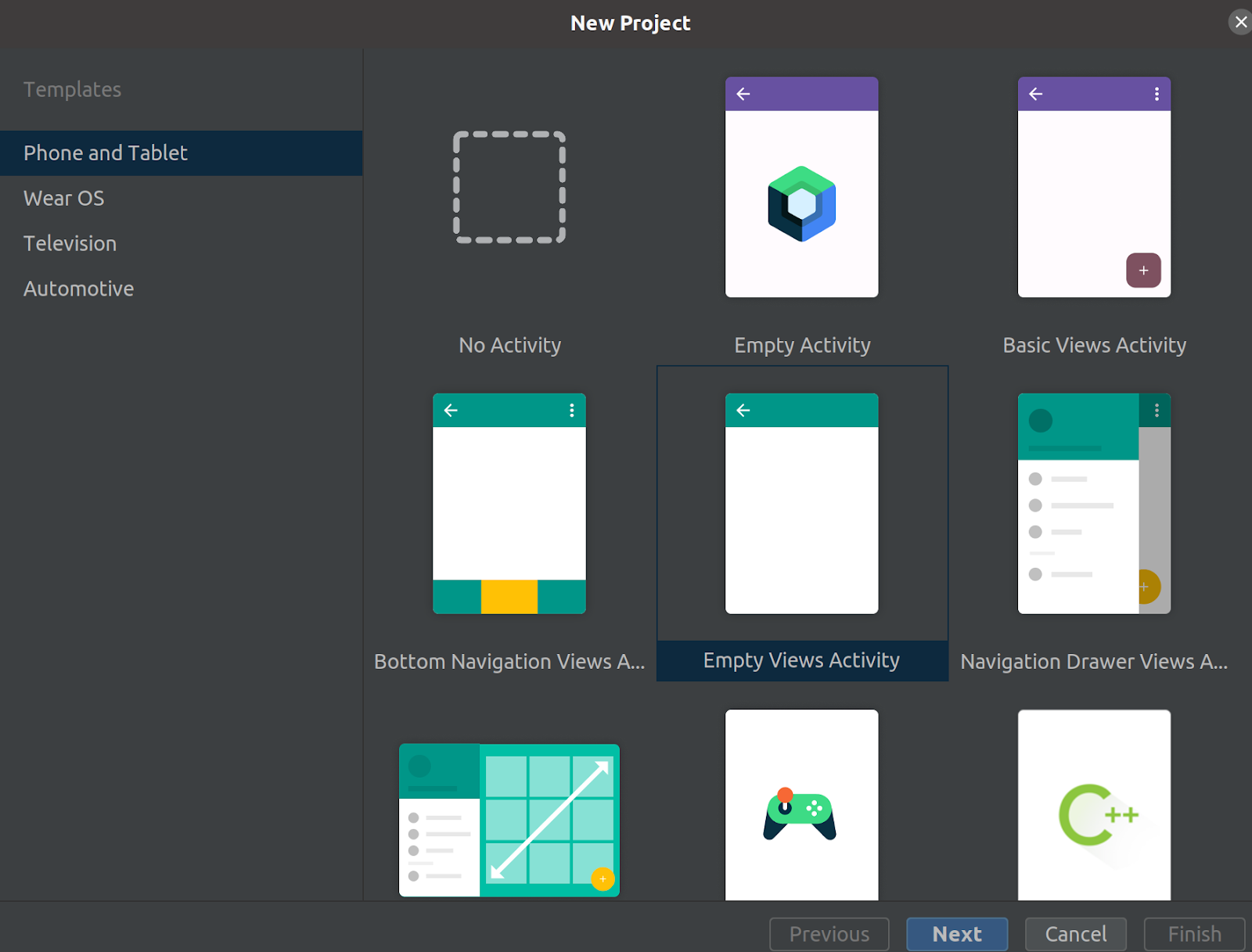

1. Android Studioを開き、Empty Views Activity を選択して空のプロジェクトを作成する

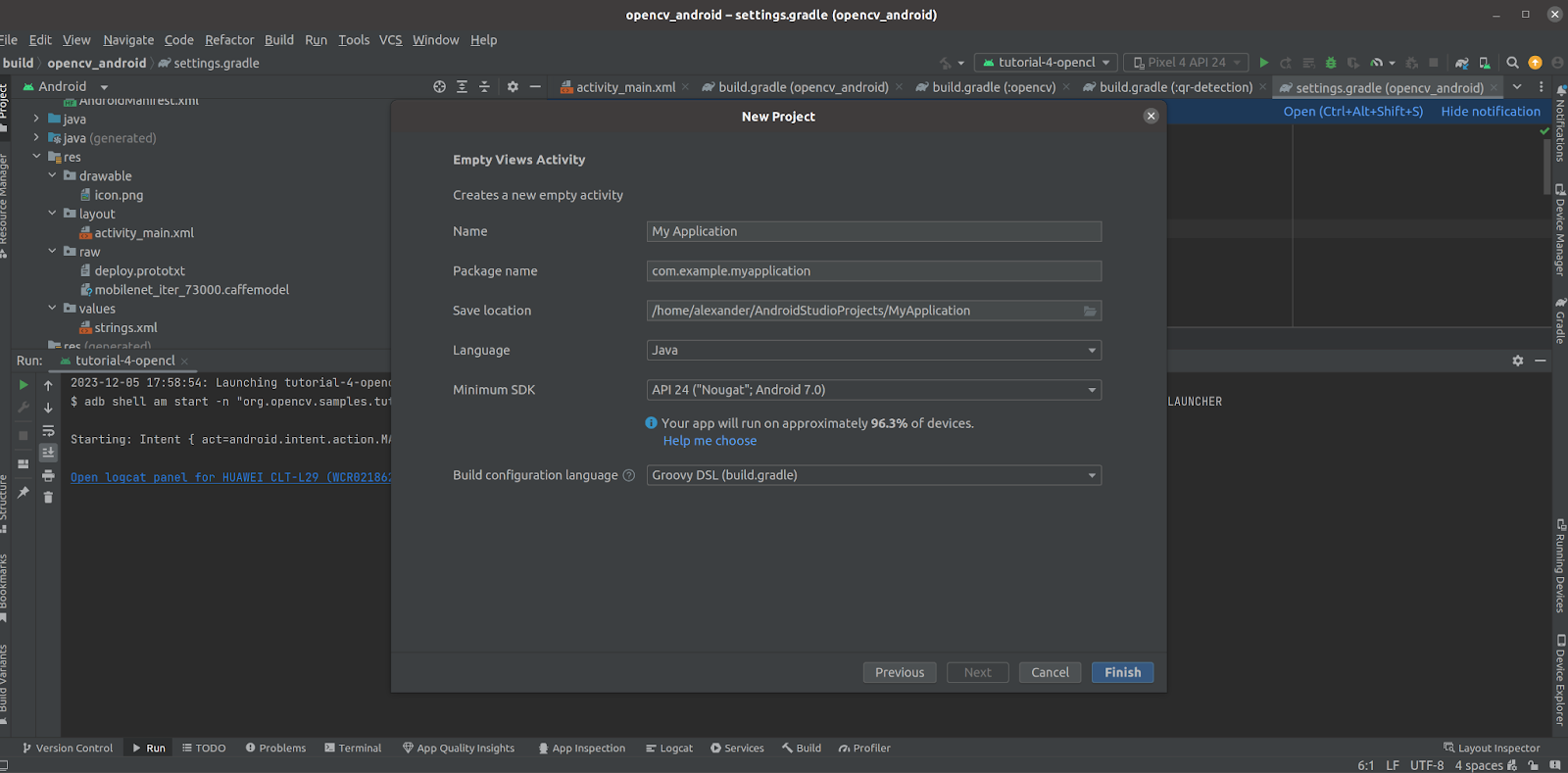

1. Setup the project:
   • Java 言語を選択する
   • Groovy DSL ビルド構成言語を選択する
   • Choose Minumum SDK with the version number not less than was used during OpenCV 4 Android build
     • もし分からない場合は、OpenCV-android-sdk/sdk/build.gradle ファイルの android -> defaultConfig -> minSdkVersion で確認できる

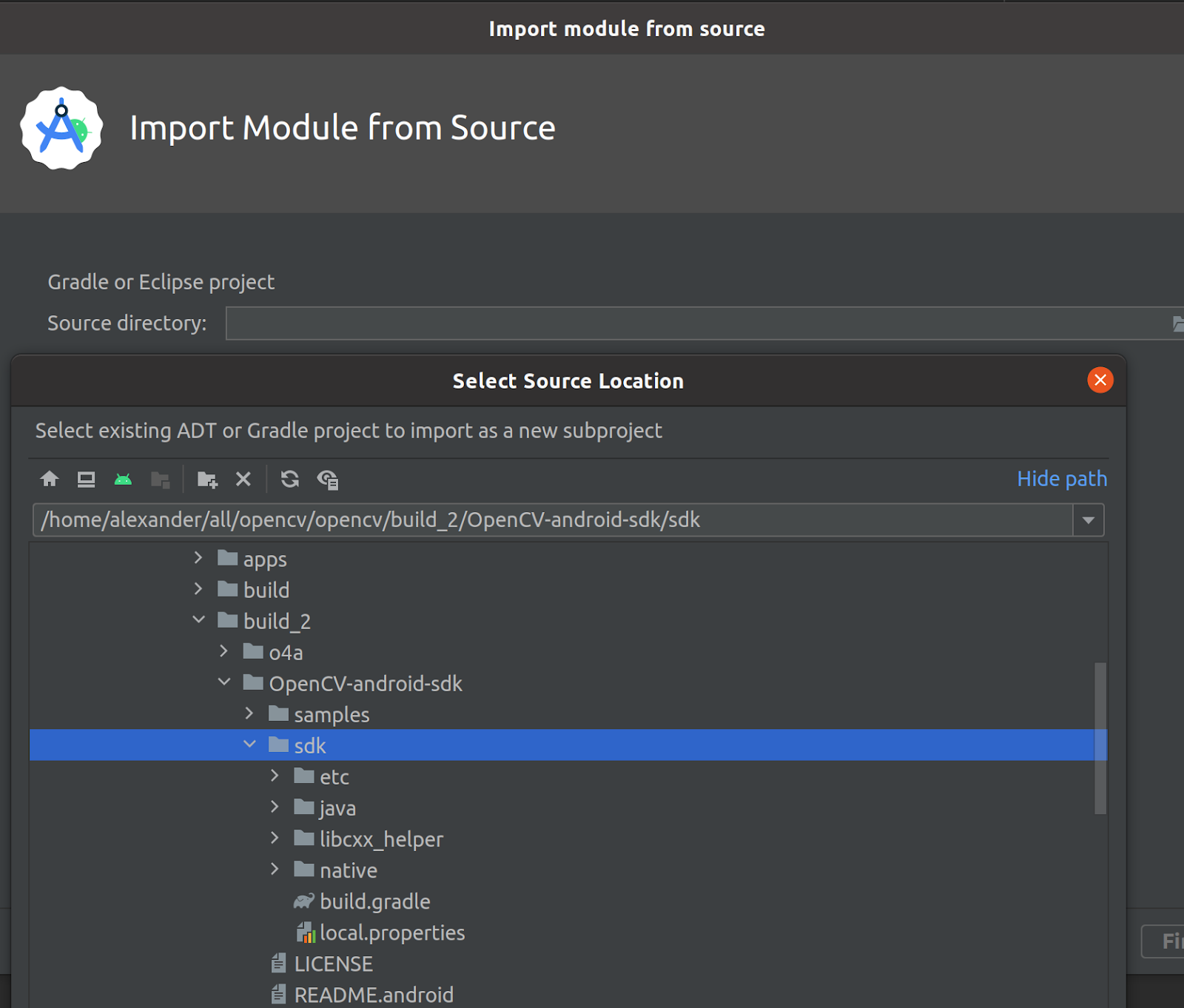

1. File -> New -> Import module... をクリックし、OpenCV SDKのパスを選択する

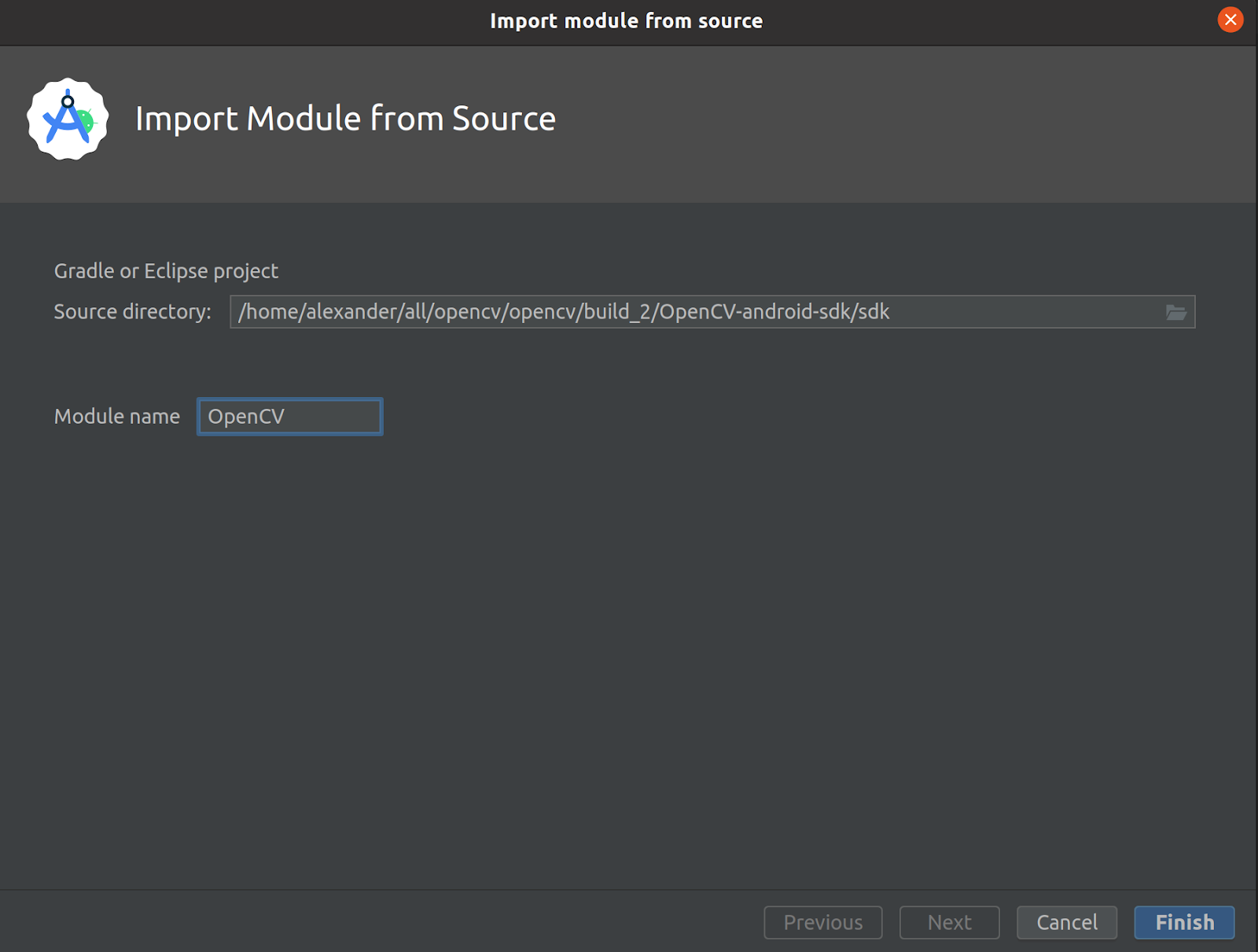

1. モジュール名を OpenCV に設定し、Finish を押す

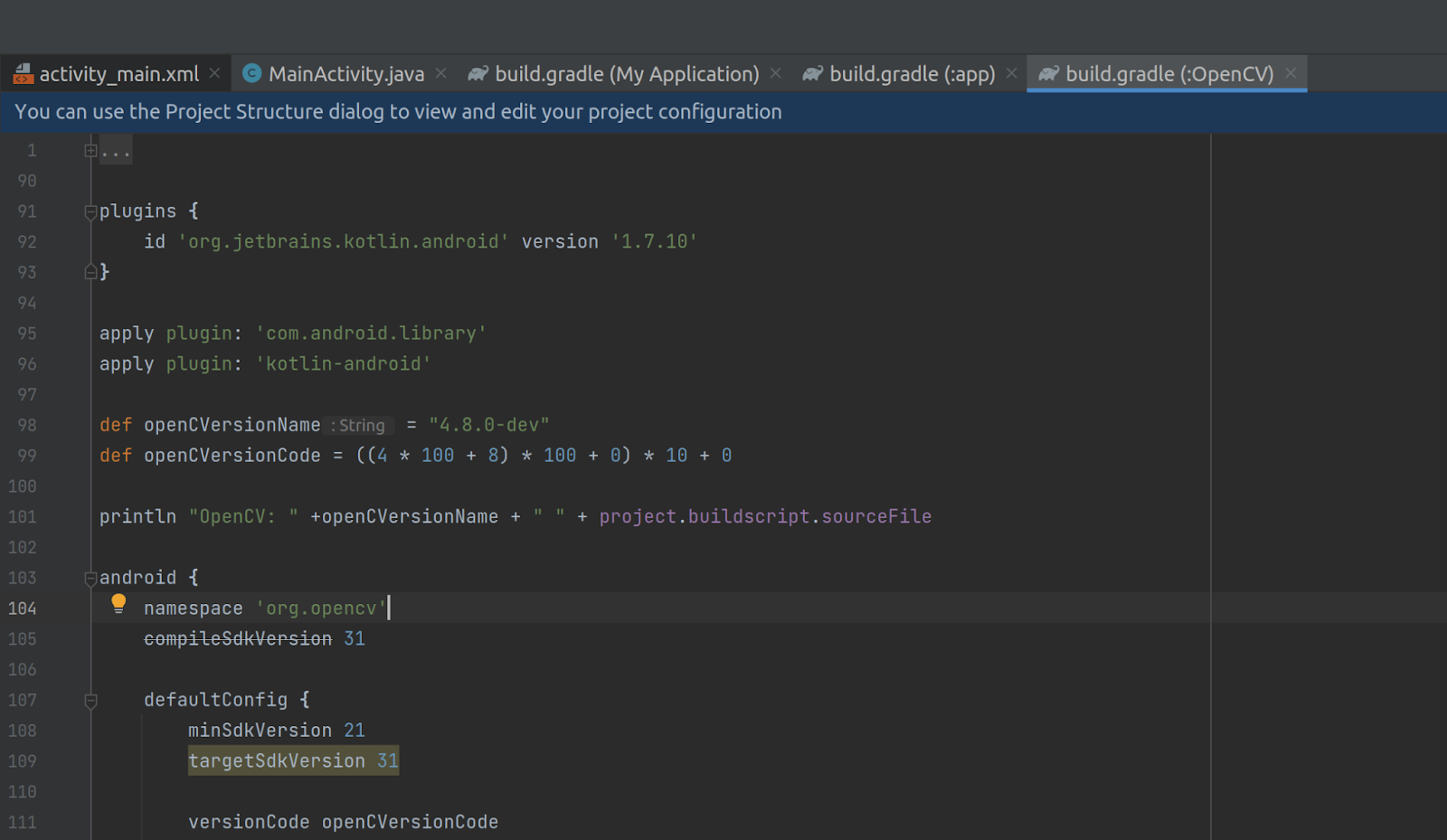

1. OpenCVは実験的なKotlinサポートも提供している。Android Kotlinプラグインを MyApplication/OpenCV/build.gradle ファイルに追加してほしい:

   plugins {
       id 'org.jetbrains.kotlin.android' version '1.7.10' #version may differ for your setup
   }

   このように:

   これを行わないと、エラーが発生することがある:

   Task failed with an exception.
   -----------
   * Where:
   Build file '/home/alexander/AndroidStudioProjects/MyApplication/opencv/build.gradle' line: 4

   * What went wrong:
   A problem occurred evaluating project ':opencv'.
   > Plugin with id 'kotlin-android' not found.

   この修正方法は こちら で見つかった

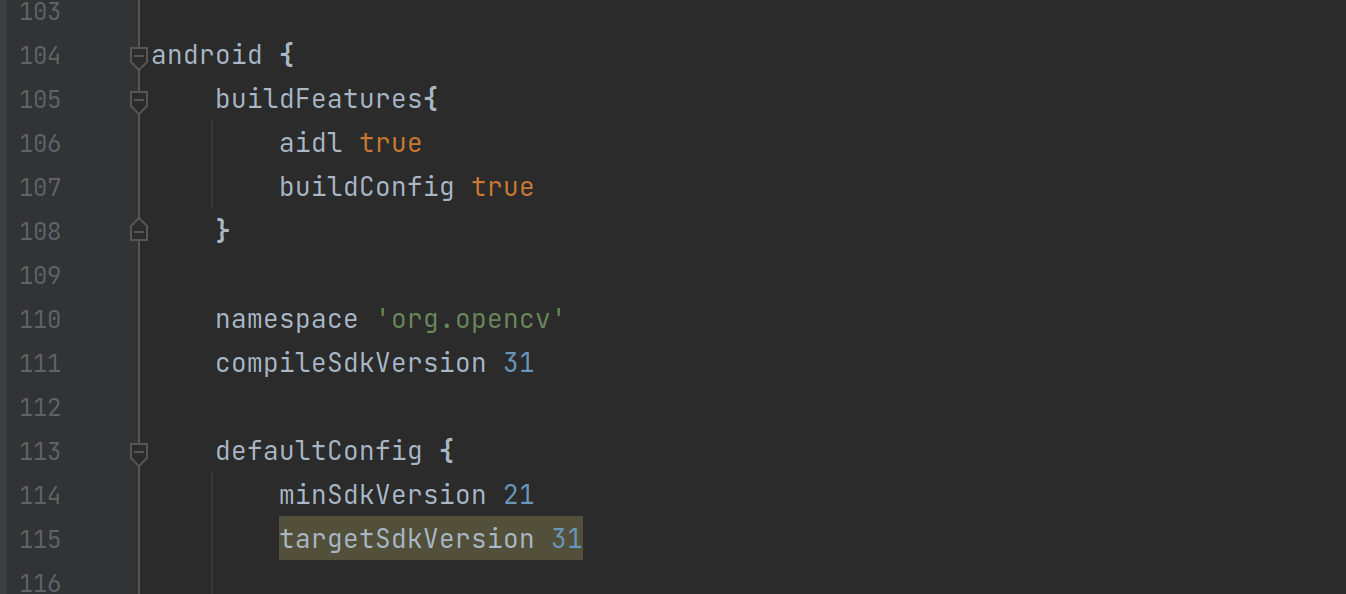

2. OpenCVプロジェクトは buildConfig 機能を使用する。MyApplication/OpenCV/build.gradle ファイルの android ブロックでこれを有効にしてほしい:

   buildFeatures{
       buildConfig true
   }

   このように:

   これを行わないと、エラーが発生することがある:

   JavaCameraView.java:15: error: cannot find symbol import org.opencv.BuildConfig; ^ symbol: class BuildConfig location: package org.opencv

   この修正方法は こちら と こちら で見つかった

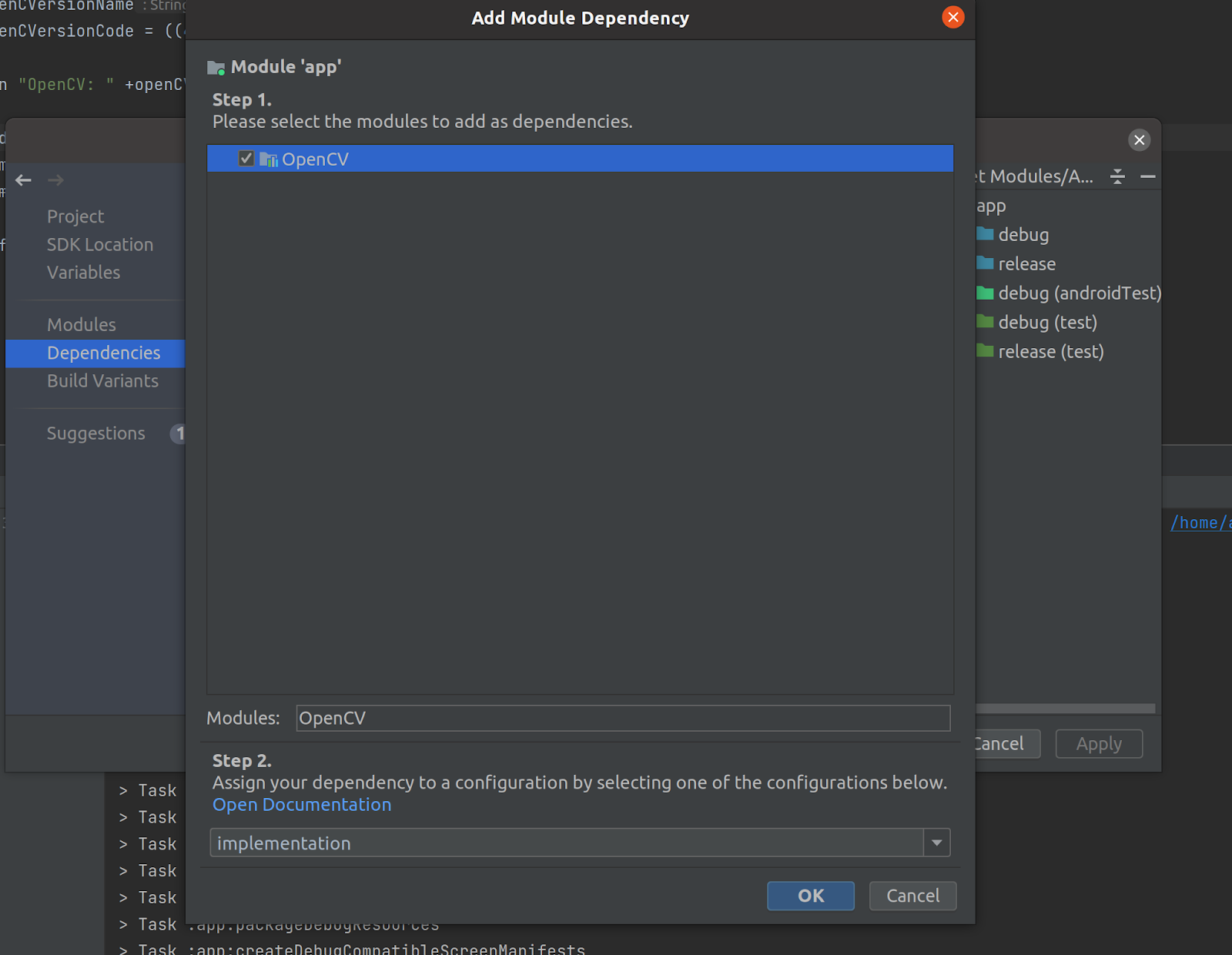

3. Add the module to the project:

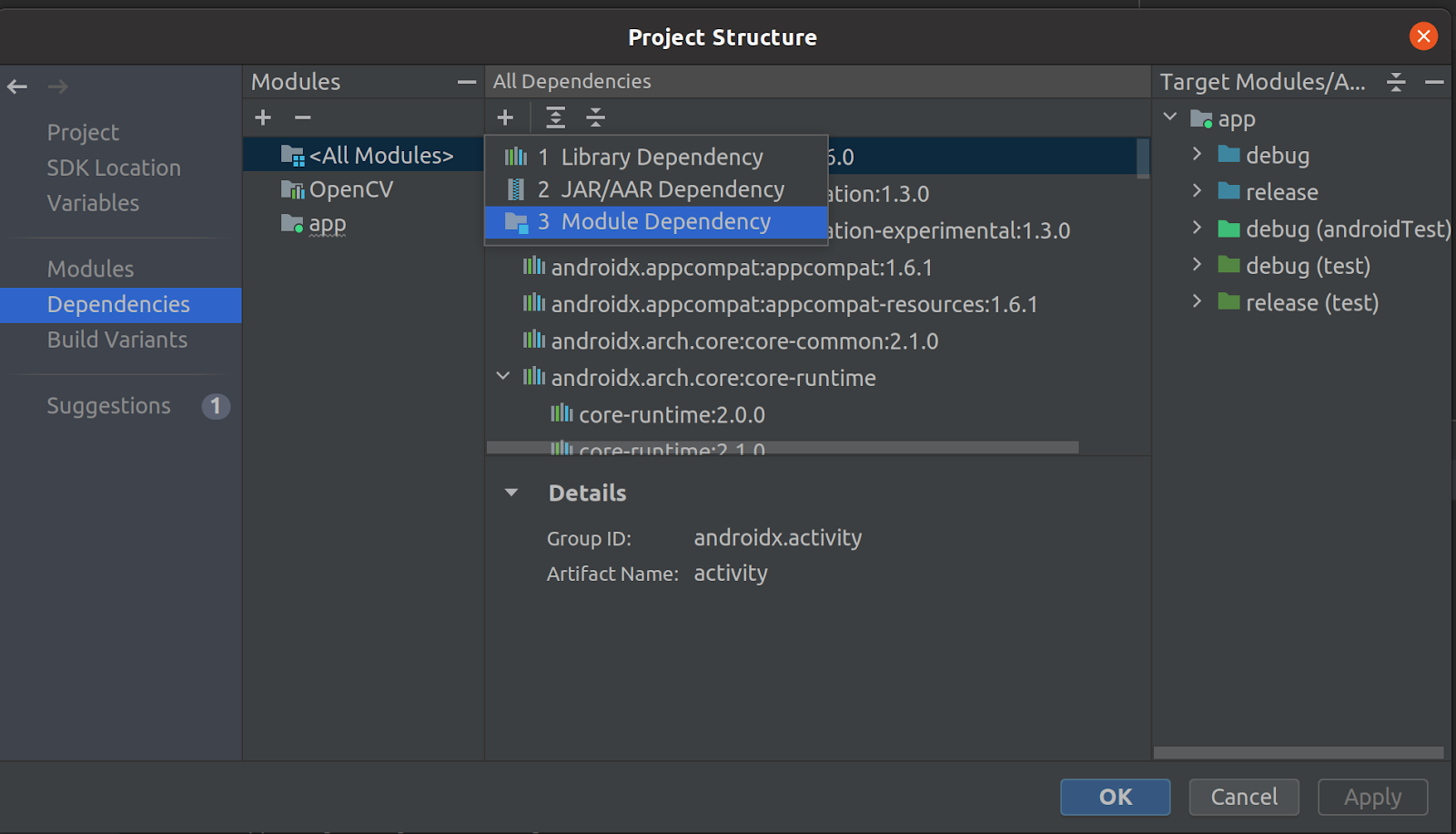

   • File -> Project structure... -> Dependencies -> All modules -> + (Add Dependency button) -> Module dependency をクリックする

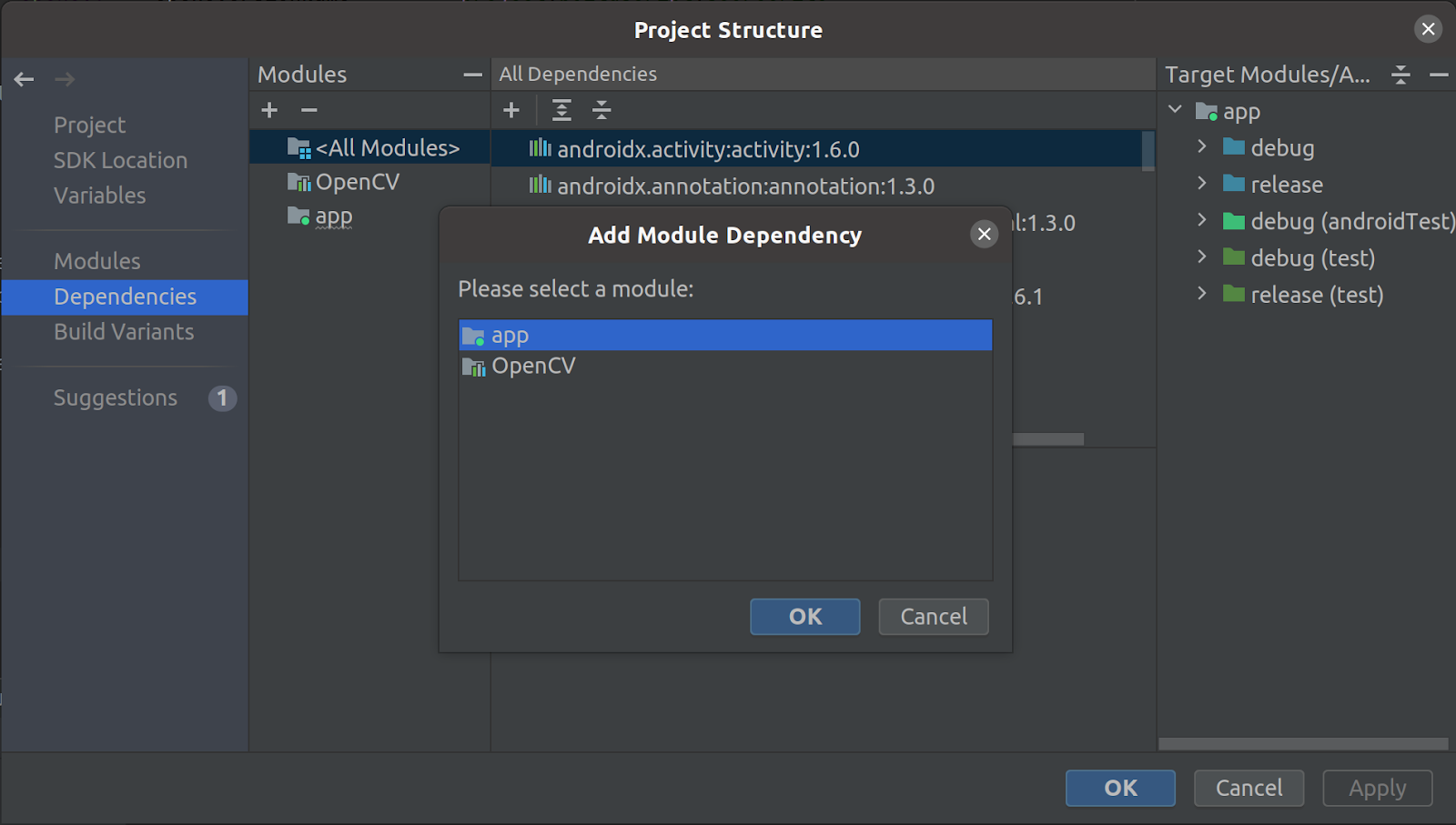

• app を選択する

• OpenCV を選択する

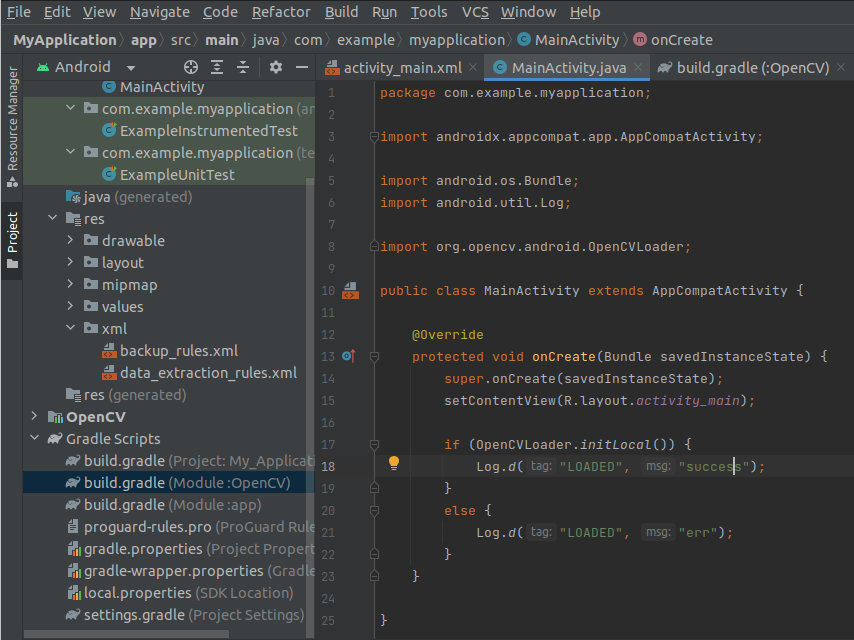

1. OpenCVの関数を使用する前に、まずライブラリを読み込む必要がある。アプリケーションに他のOpenCV依存のネイティブライブラリが含まれている場合は、OpenCVの初期化 後 にそれらを読み込むべきである。アプリ起動時にライブラリを読み込むため、以下のコードを追加する:

    if (OpenCVLoader.initLocal()) {
    Log.i(TAG, "OpenCV loaded successfully");
    } else {
    Log.e(TAG, "OpenCV initialization failed!");
    (Toast.makeText(this, "OpenCV initialization failed!", Toast.LENGTH_LONG)).show();
    return;
    }

   このように:

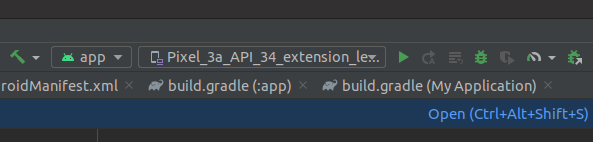

1. サンプルを確認するデバイスを選択し、run ボタンを押してコードを実行する

Maven Centralを使ったHello OpenCVサンプル

OpenCV 4.9.0 以降、OpenCV for AndroidパッケージはMaven Centralで利用可能であり、Gradleの依存関係として自動的にインストールできる。このセクションでは、Maven Centralを使ってOpenCVを読み込む以外は何もしない簡単なアプリを作成する。

1. Android Studioを開き、Empty Views Activity を選択して空のプロジェクトを作成する

1. Setup the project:
   • Java 言語を選択する
   • Groovy DSL ビルド構成言語を選択する
   • Minumum SDK として、OpenCVがサポートするバージョン以上のバージョン番号を選択する。4.9.0 の場合、最小SDKバージョンは 21 である。

1. build.gradle を編集し、以下のようにOpenCVライブラリをDependenciesリストに追加する:

   dependencies {
    implementation 'org.opencv:opencv:4.9.0'
   }

   4.9.0 は 公式リリース として利用可能な任意のバージョンに置き換えることができる。
2. OpenCVの関数を使用する前に、まずライブラリを読み込む必要がある。アプリケーションに他のOpenCV依存のネイティブライブラリが含まれている場合は、OpenCVの初期化 後 にそれらを読み込むべきである。アプリ起動時にライブラリを読み込むため、以下のコードを追加する:

    if (OpenCVLoader.initLocal()) {
    Log.i(TAG, "OpenCV loaded successfully");
    } else {
    Log.e(TAG, "OpenCV initialization failed!");
    (Toast.makeText(this, "OpenCV initialization failed!", Toast.LENGTH_LONG)).show();
    return;
    }

   このように:

1. サンプルを確認するデバイスを選択し、run ボタンを押してコードを実行する

カメラビューのサンプル

このセクションでは、前のセクションで作成した空のOpenCVアプリを拡張し、カメラに対応させる。カメラのフレームを取得し、画面に表示する。

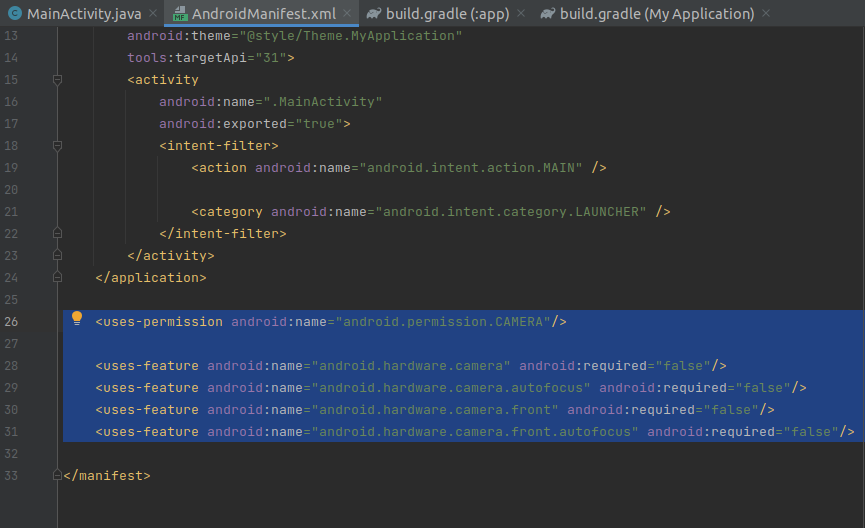

1. カメラのパーミッションが必要であることをシステムに伝える。次のコードをファイル MyApplication/app/src/main/AndroidManifest.xml に追加する:

    <uses-permission android:name="android.permission.CAMERA"/>

    <uses-feature android:name="android.hardware.camera" android:required="false"/>
    <uses-feature android:name="android.hardware.camera.autofocus" android:required="false"/>
    <uses-feature android:name="android.hardware.camera.front" android:required="false"/>
    <uses-feature android:name="android.hardware.camera.front.autofocus" android:required="false"/>

   このようになる:

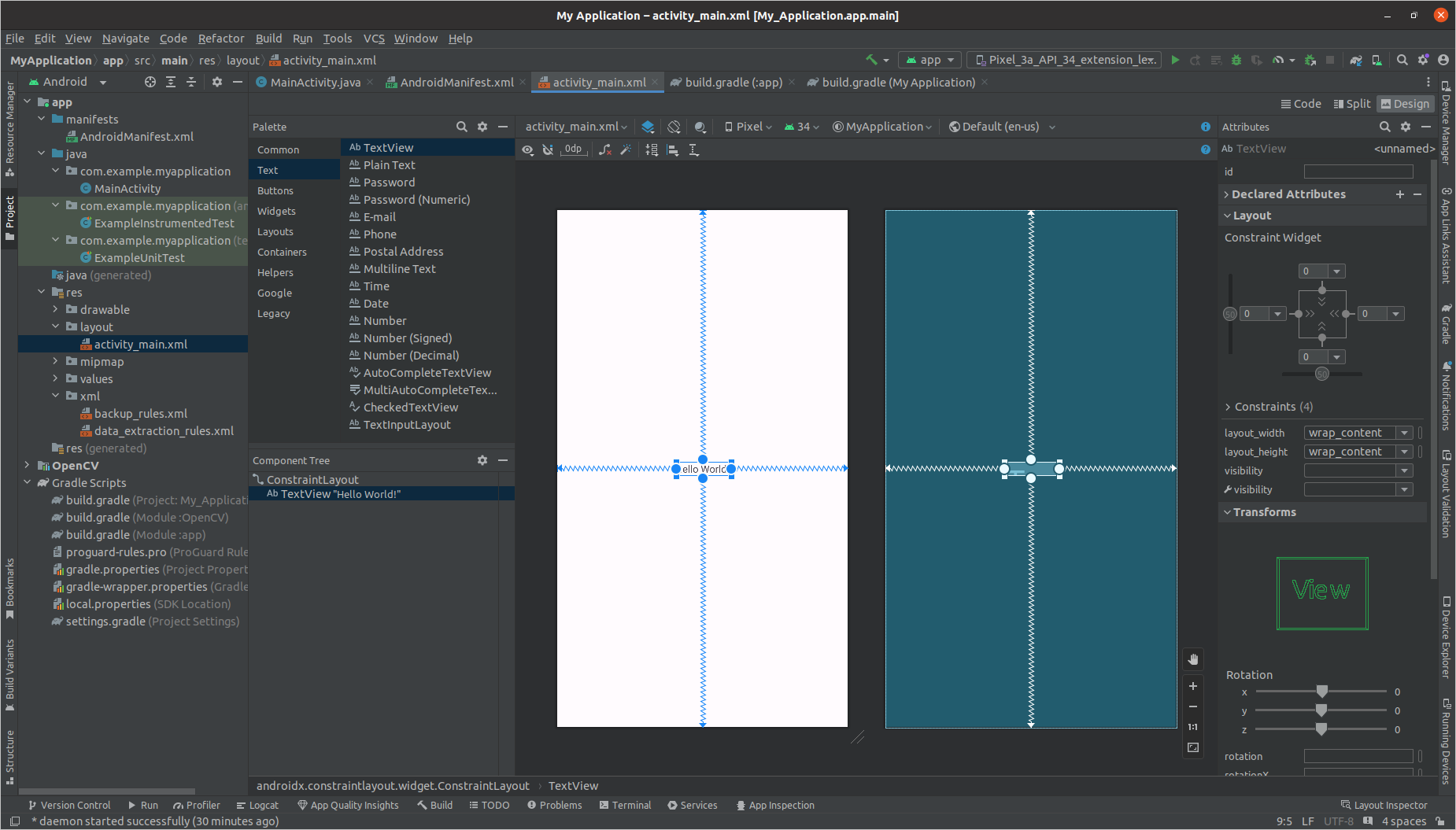

1. activity_main.xml レイアウトを開き、"Hello World!" というテキストを持つTextViewを削除する

これはCodeモードまたはSplitモードで、XMLファイルから TextView ブロックを削除することでも行える。

1. レイアウトにカメラビューを追加する:

   1. レイアウトの記述にスキーマを追加する:

      xmlns:opencv="http://schemas.android.com/apk/res-auto"

   2. TextView を org.opencv.android.JavaCameraView ウィジェットに置き換える:

       <org.opencv.android.JavaCameraView
       android:layout_width="fill_parent"
       android:layout_height="fill_parent"
       android:visibility="gone"
       android:id="@+id/tutorial1_activity_java_surface_view"
       opencv:show_fps="true"
       opencv:camera_id="any" />

   3. レイアウトの警告が出た場合は、android:layout_width と android:layout_height プロパティの fill_parent の値を match_parent に置き換える

   次のようなコードになる:

   <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:opencv="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <!-- [camera_view] -->
       <org.opencv.android.JavaCameraView
    android:layout_width="fill_parent"
    android:layout_height="fill_parent"
    android:visibility="gone"
    android:id="@+id/tutorial1_activity_java_surface_view"
    opencv:show_fps="true"
    opencv:camera_id="any" />
    <!-- [camera_view] -->

   </FrameLayout>

2. メインクラスを org.opencv.android.CameraActivity から継承する。CameraActivityはカメラのパーミッション要求と、CVアプリケーションに必要なその他のユーティリティを実装している。オーバーライドすべき重要なメソッドは onCreate、onDestroy、onPause、onResume、getCameraViewList である
3. インターフェイス org.opencv.android.CameraBridgeViewBase.CvCameraViewListener2 を実装する。onCameraFrame メソッドはレンダリング用の内容を持つ Mat オブジェクトを返す必要がある。このサンプルはプレビュー用にカメラフレームをそのまま返すだけである: return inputFrame.rgba();
4. Allocate org.opencv.android.CameraBridgeViewBase object:
   • これはアプリ起動時(onCreate メソッド)に生成され、このクラスをリスナーとして設定する必要がある
   • 一時停止/再開時(onPause、onResume メソッド)に無効化/有効化する必要がある
   • アプリ終了時(onDestroy メソッド)に無効化する必要がある
   • getCameraViewList で返す必要がある

5. 必要に応じて、画面を暗くしたりロックしたりするのを禁止できる:

           getWindow().addFlags(WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON);

最終的に、次のようなソースコードになる:

package org.opencv.samples.tutorial1;

import org.opencv.android.CameraActivity;
import org.opencv.android.CameraBridgeViewBase.CvCameraViewFrame;
import org.opencv.android.OpenCVLoader;
import org.opencv.core.Mat;
import org.opencv.android.CameraBridgeViewBase;
import org.opencv.android.CameraBridgeViewBase.CvCameraViewListener2;

import android.os.Bundle;
import android.util.Log;
import android.view.SurfaceView;
import android.view.WindowManager;
import android.widget.Toast;

import java.util.Collections;
import java.util.List;

public class Tutorial1Activity extends CameraActivity implements CvCameraViewListener2 {
 private static final String TAG = "OCVSample::Activity";

 private CameraBridgeViewBase mOpenCvCameraView;

 public Tutorial1Activity() {
        Log.i(TAG, "Instantiated new " + this.getClass());
    }

    @Override
 public void onCreate(Bundle savedInstanceState) {
        Log.i(TAG, "called onCreate");
        super.onCreate(savedInstanceState);

 if (OpenCVLoader.initLocal()) {
            Log.i(TAG, "OpenCV loaded successfully");
        } else {
            Log.e(TAG, "OpenCV initialization failed!");
            (Toast.makeText(this, "OpenCV initialization failed!", Toast.LENGTH_LONG)).show();
 return;
        }

        getWindow().addFlags(WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON);

        setContentView(R.layout.tutorial1_surface_view);

        mOpenCvCameraView = (CameraBridgeViewBase) findViewById(R.id.tutorial1_activity_java_surface_view);

        mOpenCvCameraView.setVisibility(SurfaceView.VISIBLE);

        mOpenCvCameraView.setCvCameraViewListener(this);
    }

    @Override
 public void onPause()
    {
        super.onPause();
 if (mOpenCvCameraView != null)
            mOpenCvCameraView.disableView();
    }

    @Override
 public void onResume()
    {
        super.onResume();
 if (mOpenCvCameraView != null)
            mOpenCvCameraView.enableView();
    }

    @Override
 protected List<? extends CameraBridgeViewBase> getCameraViewList() {
 return Collections.singletonList(mOpenCvCameraView);
    }

    @Override
 public void onDestroy() {
        super.onDestroy();
 if (mOpenCvCameraView != null)
            mOpenCvCameraView.disableView();
    }

    @Override
 public void onCameraViewStarted(int width, int height) {
    }

    @Override
 public void onCameraViewStopped() {
    }

    @Override
 public Mat onCameraFrame(CvCameraViewFrame inputFrame) {
 return inputFrame.rgba();
    }
}

これで完成である。あとはデバイス上でコードを実行して動作を確認できる。

いくつかの重要なステップについて解説する

UIを持つすべてのAndroidアプリケーションはActivityとViewを実装しなければならない。最初のステップでは、空のActivityとデフォルトのViewレイアウトを作成する。最もシンプルなOpenCV中心のアプリケーションでは、OpenCVの初期化を行い、カメラからのプレビューを表示するためのViewを作成し、カメラからフレームを取得して処理するために CvCameraViewListener2 インターフェイスを実装する必要がある。

まず、XMLレイアウトを使ってアプリケーションのViewを作成する。このレイアウトは org.opencv.android.JavaCameraView クラスのフルスクリーンコンポーネント1つだけで構成される。このOpenCVクラスは、SurfaceView を拡張した CameraBridgeViewBase を継承しており、内部では標準のAndroidカメラAPIを使用している。

CvCameraViewListener2 インターフェイスを使うと、カメラからフレームを取得した後、画面に描画される前に処理ステップを追加できる。最も重要なメソッドは onCameraFrame である。これはコールバック関数であり、カメラからフレームを取得したときに呼び出される。onCameraFrame 関数は、画面に描画されるRGBAフレームを返すことが期待される。

コールバックは、カメラからのフレームを CvCameraViewFrame クラスのオブジェクトとして自分のクラスに渡す。このオブジェクトには rgba() と gray() メソッドがあり、カラーフレームまたは1チャンネルのグレースケールフレームを Mat クラスのオブジェクトとして取得できる。

覚え書き

CvCameraViewFrame オブジェクトを onCameraFrame コールバックの外で保存したり使用したりしてはならない。このオブジェクトは独自の状態を持たず、コールバック外での動作は予測できない！
