色空間処理

詳細説明

列挙型
enum	cv::cuda::AlphaCompTypes {   cv::cuda::ALPHA_OVER ,   cv::cuda::ALPHA_IN ,   cv::cuda::ALPHA_OUT ,   cv::cuda::ALPHA_ATOP ,   cv::cuda::ALPHA_XOR ,   cv::cuda::ALPHA_PLUS ,   cv::cuda::ALPHA_OVER_PREMUL ,   cv::cuda::ALPHA_IN_PREMUL ,   cv::cuda::ALPHA_OUT_PREMUL ,   cv::cuda::ALPHA_ATOP_PREMUL ,   cv::cuda::ALPHA_XOR_PREMUL ,   cv::cuda::ALPHA_PLUS_PREMUL ,   cv::cuda::ALPHA_PREMUL }
enum	cv::cuda::DemosaicTypes {   cv::cuda::COLOR_BayerBG2BGR_MHT = 256 ,   cv::cuda::COLOR_BayerGB2BGR_MHT = 257 ,   cv::cuda::COLOR_BayerRG2BGR_MHT = 258 ,   cv::cuda::COLOR_BayerGR2BGR_MHT = 259 ,   cv::cuda::COLOR_BayerBG2RGB_MHT = COLOR_BayerRG2BGR_MHT ,   cv::cuda::COLOR_BayerGB2RGB_MHT = COLOR_BayerGR2BGR_MHT ,   cv::cuda::COLOR_BayerRG2RGB_MHT = COLOR_BayerBG2BGR_MHT ,   cv::cuda::COLOR_BayerGR2RGB_MHT = COLOR_BayerGB2BGR_MHT ,   cv::cuda::COLOR_BayerBG2GRAY_MHT = 260 ,   cv::cuda::COLOR_BayerGB2GRAY_MHT = 261 ,   cv::cuda::COLOR_BayerRG2GRAY_MHT = 262 ,   cv::cuda::COLOR_BayerGR2GRAY_MHT = 263 }

関数
void	cv::cuda::alphaComp (InputArray img1, InputArray img2, OutputArray dst, int alpha_op, Stream &stream=Stream::Null())
	各画像に含まれるアルファ不透明度の値を用いて2枚の画像を合成する。
void	cv::cuda::cvtColor (InputArray src, OutputArray dst, int code, int dcn=0, Stream &stream=Stream::Null())
	画像をある色空間から別の色空間へ変換する。
void	cv::cuda::demosaicing (InputArray src, OutputArray dst, int code, int dcn=-1, Stream &stream=Stream::Null())
	画像をBayerパターンからRGBまたはグレースケールへ変換する。
void	cv::cuda::gammaCorrection (InputArray src, OutputArray dst, bool forward=true, Stream &stream=Stream::Null())
	画像の色ガンマを補正するためのルーチン。
void	cv::cuda::swapChannels (InputOutputArray image, const int dstOrder[4], Stream &stream=Stream::Null())
	画像のカラーチャンネルをインプレースで入れ替える。

列挙型詳解

AlphaCompTypes

enum cv::cuda::AlphaCompTypes

#include <opencv2/cudaimgproc.hpp>

列挙値
ALPHA_OVER
ALPHA_IN
ALPHA_OUT
ALPHA_ATOP
ALPHA_XOR
ALPHA_PLUS
ALPHA_OVER_PREMUL
ALPHA_IN_PREMUL
ALPHA_OUT_PREMUL
ALPHA_ATOP_PREMUL
ALPHA_XOR_PREMUL
ALPHA_PLUS_PREMUL
ALPHA_PREMUL

DemosaicTypes

enum cv::cuda::DemosaicTypes

#include <opencv2/cudaimgproc.hpp>

列挙値
COLOR_BayerBG2BGR_MHT	ベイヤーデモザイク (Malvar, He, Cutler)
COLOR_BayerGB2BGR_MHT
COLOR_BayerRG2BGR_MHT
COLOR_BayerGR2BGR_MHT
COLOR_BayerBG2RGB_MHT
COLOR_BayerGB2RGB_MHT
COLOR_BayerRG2RGB_MHT
COLOR_BayerGR2RGB_MHT
COLOR_BayerBG2GRAY_MHT
COLOR_BayerGB2GRAY_MHT
COLOR_BayerRG2GRAY_MHT
COLOR_BayerGR2GRAY_MHT

関数詳解

alphaComp()

void cv::cuda::alphaComp	(	InputArray	img1,
		InputArray	img2,
		OutputArray	dst,
		int	alpha_op,
		Stream &	stream = Stream::Null() )

#include <opencv2/cudaimgproc.hpp>

各画像に含まれるアルファ不透明度の値を用いて、2枚の画像を合成する。

引数

img1	1番目の画像。CV_8UC4 、CV_16UC4 、CV_32SC4 、CV_32FC4 の各型をサポートする。
img2	2番目の画像。img1 と同じサイズ・同じ型でなければならない。
dst	出力画像。
alpha_op	アルファブレンディング操作を指定するフラグ: ALPHA_OVER ALPHA_IN ALPHA_OUT ALPHA_ATOP ALPHA_XOR ALPHA_PLUS ALPHA_OVER_PREMUL ALPHA_IN_PREMUL ALPHA_OUT_PREMUL ALPHA_ATOP_PREMUL ALPHA_XOR_PREMUL ALPHA_PLUS_PREMUL ALPHA_PREMUL
stream	非同期版のための Stream。

覚え書き

• alphaCompの使用例はopencv_source_code/samples/gpu/alpha_comp.cppにある

cvtColor()

void cv::cuda::cvtColor	(	InputArray	src,
		OutputArray	dst,
		int	code,
		int	dcn = 0,
		Stream &	stream = Stream::Null() )

#include <opencv2/cudaimgproc.hpp>

ある色空間から別の色空間へ画像を変換する。

引数

src	CV_8U 、CV_16U 、または CV_32F のビット深度を持ち、1、3、または4チャンネルの入力画像。
dst	出力画像。
code	色空間変換コード。詳細はcvtColor を参照。
dcn	出力画像のチャンネル数。このパラメータが0の場合、チャンネル数はsrc と code から自動的に導出される。
stream	非同期版のための Stream。

3チャンネルの色空間(HSV、XYZなど)は、パフォーマンス向上のために4チャンネル画像に格納できる。

参照

cvtColor

demosaicing()

void cv::cuda::demosaicing	(	InputArray	src,
		OutputArray	dst,
		int	code,
		int	dcn = -1,
		Stream &	stream = Stream::Null() )

#include <opencv2/cudaimgproc.hpp>

画像をベイヤーパターンからRGBまたはグレースケールに変換する。

引数

src	入力画像(8ビットまたは16ビットのシングルチャンネル)。
dst	出力画像。
code	色空間変換コード (以下の説明を参照)。
dcn	出力画像のチャンネル数。このパラメータが0の場合、チャンネル数はsrc と code から自動的に導出される。
stream	非同期版のための Stream。

この関数は次の変換を行える:

• バイリニア補間を用いたデモザイク処理

  > - COLOR_BayerBG2GRAY , COLOR_BayerGB2GRAY , COLOR_BayerRG2GRAY , COLOR_BayerGR2GRAY > - COLOR_BayerBG2BGR , COLOR_BayerGB2BGR , COLOR_BayerRG2BGR , COLOR_BayerGR2BGR

• Malvar-He-Cutler アルゴリズムによるデモザイキング([108])

  > - COLOR_BayerBG2GRAY_MHT , COLOR_BayerGB2GRAY_MHT , COLOR_BayerRG2GRAY_MHT , > COLOR_BayerGR2GRAY_MHT > - COLOR_BayerBG2BGR_MHT , COLOR_BayerGB2BGR_MHT , COLOR_BayerRG2BGR_MHT , > COLOR_BayerGR2BGR_MHT

参照

cvtColor

gammaCorrection()

void cv::cuda::gammaCorrection	(	InputArray	src,
		OutputArray	dst,
		bool	forward = true,
		Stream &	stream = Stream::Null() )

#include <opencv2/cudaimgproc.hpp>

画像の色のガンマを補正するルーチン。

引数

src	入力画像(3チャンネルまたは4チャンネルの8ビット)。
dst	出力画像。
forward	順方向ガンマ補正の場合はtrue、逆方向ガンマ補正の場合はfalse。
stream	非同期版のための Stream。

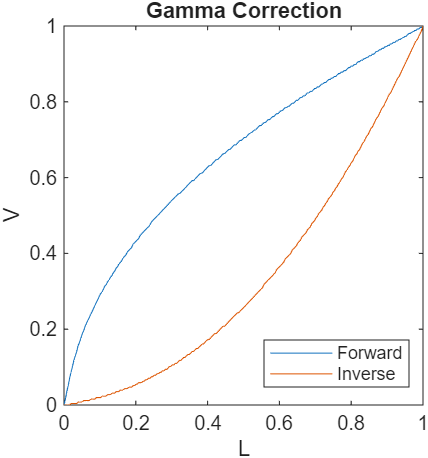

ガンマ補正は γ=0.45 で BT.709 [137] に準拠する。

順変換では、RGB値を範囲L=[0..1]に収まるように正規化し、その後:

• For L < 0.018
  • V = 4.5*L
• For L >= 0.018
  • V = 1.099 * L^0.45 - 0.099

その後、Vは[0..255]へとスケールし直される。


swapChannels()

void cv::cuda::swapChannels	(	InputOutputArray	image,
		const int	dstOrder[4],
		Stream &	stream = Stream::Null() )

#include <opencv2/cudaimgproc.hpp>

画像の色チャンネルをインプレースで入れ替える。

引数

image	入力画像。CV_8UC4 型のみをサポートする。
dstOrder	チャンネル値をどのように並べ替えるかを記述する整数配列。配列のn番目の要素には、出力画像のn番目のチャンネルに格納されるチャンネルの番号が含まれる。例えば、RGBA画像が与えられた場合、aDstOrder = [3,2,1,0] はこれをABGRのチャンネル順序に変換する。
stream	非同期版のための Stream。

これらのメソッドは、複製を含む元のチャンネルの任意の並べ替えをサポートする。
