IMFVideoMixerControl

COM

📘 Microsoft Learn (日本語) · English

IIDa5c6c53f-c202-4aa5-9695-175ba8c508a5継承元IUnknown自前メソッド開始 vtbl3

公式ドキュメント

Enhanced Video Renderer (EVR) がビデオサブストリームをどのように合成するかを制御します。

メソッド 4

vtbl = vtable インデックス(0始まり)。HSP等からCOMメソッドをインデックス指定で呼ぶ際に使用します。0〜2 は IUnknown。

vtbl 3 HRESULT SetStreamZOrder(DWORD dwStreamID, DWORD dwZ)

ビデオストリームの Z オーダーを設定します。

dwStreamID	DWORD	in	ストリームの識別子。EVR メディアシンクの場合、ストリーム識別子は IMFMediaSink::AddStreamSink メソッドが呼び出されたときに定義されます。DirectShow EVR フィルターの場合、ストリーム識別子はピンのインデックスに対応します。参照ストリームは常にストリーム 0 です。
dwZ	DWORD	in	Z オーダー値。参照ストリームの Z オーダーは 0 でなければなりません。Z オーダーの最大値はストリーム数から 1 を引いた値です。

戻り値

このメソッドは HRESULT を返します。取り得る値には、以下の表に示すものが含まれますが、これらに限定されません。

戻り値	説明
S_OK	メソッドは成功しました。
E_INVALIDARG	dwZ の値が Z オーダーの最大値より大きいです。
MF_E_INVALIDREQUEST	このストリームに対して無効な Z オーダーです。参照ストリームの場合、dwZ は 0 でなければなりません。その他のすべてのストリームの場合、dwZ は 0 より大きくなければなりません。
MF_E_INVALIDSTREAMNUMBER	無効なストリーム識別子です。

解説(Remarks)

EVR は、Z オーダー値の順に(0 から始めて)ビデオストリームを描画します。参照ストリームは Z オーダーの先頭でなければならず、残りのストリームは任意の順序で構いません。

vtbl 4 HRESULT GetStreamZOrder(DWORD dwStreamID, DWORD* pdwZ)

ビデオストリームの Z オーダーを取得します。

dwStreamID	DWORD	in	ストリームの識別子。EVR メディアシンクの場合、ストリーム識別子は IMFMediaSink::AddStreamSink メソッドが呼び出されたときに定義されます。DirectShow EVR フィルターの場合、ストリーム識別子はピンのインデックスに対応します。参照ストリームは常にストリーム 0 です。
pdwZ	DWORD*	out	Z オーダー値を受け取ります。

戻り値

このメソッドは HRESULT を返します。取り得る値には、以下の表に示すものが含まれますが、これらに限定されません。

戻り値	説明
S_OK	メソッドは成功しました。
MF_E_INVALIDSTREAMNUMBER	無効なストリーム識別子です。

vtbl 5 HRESULT SetStreamOutputRect(DWORD dwStreamID, MFVideoNormalizedRect* pnrcOutput)

合成矩形内でのビデオストリームの位置を設定します。

dwStreamID	DWORD	in	ストリームの識別子。EVR メディアシンクの場合、ストリーム識別子は IMFMediaSink::AddStreamSink メソッドが呼び出されたときに定義されます。DirectShow EVR フィルターの場合、ストリーム識別子はピンのインデックスに対応します。参照ストリームは常にストリーム 0 です。
pnrcOutput	MFVideoNormalizedRect*	in	ビデオストリームの境界矩形を定義する MFVideoNormalizedRect 構造体へのポインター。

戻り値

このメソッドは HRESULT を返します。取り得る値には、以下の表に示すものが含まれますが、これらに限定されません。

戻り値	説明
S_OK	メソッドは成功しました。
E_INVALIDARG	pnrcOutput に指定された境界矩形の座標が無効です。
MF_E_INVALIDSTREAMNUMBER	無効なストリーム識別子です。

解説(Remarks)

ミキサーは、各ビデオストリームを、最終的なビデオ画像を基準として指定される境界矩形の内側に描画します。この境界矩形は正規化座標で指定されます。詳細については、MFVideoNormalizedRect 構造体を参照してください。

境界矩形の座標は [0.0, 1.0] の範囲内でなければなりません。また、左上隅の X および Y 座標は、右下隅の X および Y 座標を超えることはできません。言い換えると、境界矩形は合成矩形の内側に完全に収まる必要があり、垂直方向または水平方向に反転させることはできません。

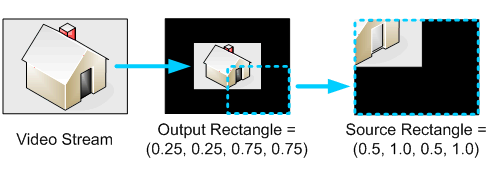

次の図は、EVR がサブストリームをどのように合成するかを示しています。

Diagram showing an image, then that image inside a larger output rectangle, then a portion of the image in a source rectangle

ストリームの出力矩形は SetStreamOutputRect を呼び出して指定します。ソース矩形は IMFVideoDisplayControl::SetVideoPosition を呼び出して指定します。ミキサーはストリームを 1 つの境界矩形に合成する際に、まず出力矩形を適用します。この境界矩形は合成空間と呼ばれます。次に、プレゼンターが合成された画像にソース矩形を適用します。

vtbl 6 HRESULT GetStreamOutputRect(DWORD dwStreamID, MFVideoNormalizedRect* pnrcOutput)

合成矩形内でのビデオストリームの位置を取得します。

dwStreamID	DWORD	in	ストリームの識別子。EVR メディアシンクの場合、ストリーム識別子は IMFMediaSink::AddStreamSink メソッドが呼び出されたときに定義されます。DirectShow EVR フィルターの場合、ストリーム識別子はピンのインデックスに対応します。参照ストリームは常にストリーム 0 です。
pnrcOutput	MFVideoNormalizedRect*	out	境界矩形を正規化座標で受け取る MFVideoNormalizedRect 構造体へのポインター。

戻り値

このメソッドは HRESULT を返します。取り得る値には、以下の表に示すものが含まれますが、これらに限定されません。

戻り値	説明
S_OK	メソッドは成功しました。
MF_E_INVALIDSTREAMNUMBER	無効なストリーム識別子です。

出典・ライセンス: 上記「公式ドキュメント」の内容は Microsoft の Win32 API ドキュメント(MicrosoftDocs/sdk-api)を日本語に翻訳・改変したものです。© Microsoft Corporation. CC BY 4.0 で提供。
Microsoft 公式リファレンス: 英語 (en-us) · 日本語 (ja-jp) · 原文ソース (GitHub)

HSP用 COM定義

#usecom / #comfunc によるHSPのCOM呼び出し定義。数字は vtbl インデックス(0始まり)。クラスIDが無い場合 #usecom の末尾は "{}"、ある場合は "{CLSID}"。

出力引数:

#define global IID_IMFVideoMixerControl "{A5C6C53F-C202-4AA5-9695-175BA8C508A5}"
#usecom global IMFVideoMixerControl IID_IMFVideoMixerControl "{}"
#comfunc global IMFVideoMixerControl_SetStreamZOrder      3 int,int
#comfunc global IMFVideoMixerControl_GetStreamZOrder      4 int,var
#comfunc global IMFVideoMixerControl_SetStreamOutputRect  5 int,var
#comfunc global IMFVideoMixerControl_GetStreamOutputRect  6 int,var
; ※数字は vtbl インデックス(0始まり)。0/1/2 は IUnknown(QueryInterface/AddRef/Release)。
; ※このインターフェースは直接 CoCreateInstance するクラスIDが無いため "{}"(他メソッド/アクティベーションで取得)。
; ※出力/バッファ引数は var(変数直渡し)。varptr 方式にも切替可。#define global IID_IMFVideoMixerControl "{A5C6C53F-C202-4AA5-9695-175BA8C508A5}"
#usecom global IMFVideoMixerControl IID_IMFVideoMixerControl "{}"
#comfunc global IMFVideoMixerControl_SetStreamZOrder      3 int,int
#comfunc global IMFVideoMixerControl_GetStreamZOrder      4 int,sptr
#comfunc global IMFVideoMixerControl_SetStreamOutputRect  5 int,sptr
#comfunc global IMFVideoMixerControl_GetStreamOutputRect  6 int,sptr
; ※数字は vtbl インデックス(0始まり)。0/1/2 は IUnknown(QueryInterface/AddRef/Release)。
; ※このインターフェースは直接 CoCreateInstance するクラスIDが無いため "{}"(他メソッド/アクティベーションで取得)。
; ※出力/バッファ引数はポインタ方式(token=sptr / 呼び出しは varptr(変数))。
