D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES

構造体

サイズx64: 16 バイト / x86: 16 バイト

サイズ=各フィールドのバイト数(x64/x86 で異なる場合は x64/x86 と併記)。x64/x86 列=フィールドのバイトオフセット(HSPで dupptr / lpoke / wpoke 等に使用)。

フィールド

フィールド	型	サイズ	x64	x86	説明

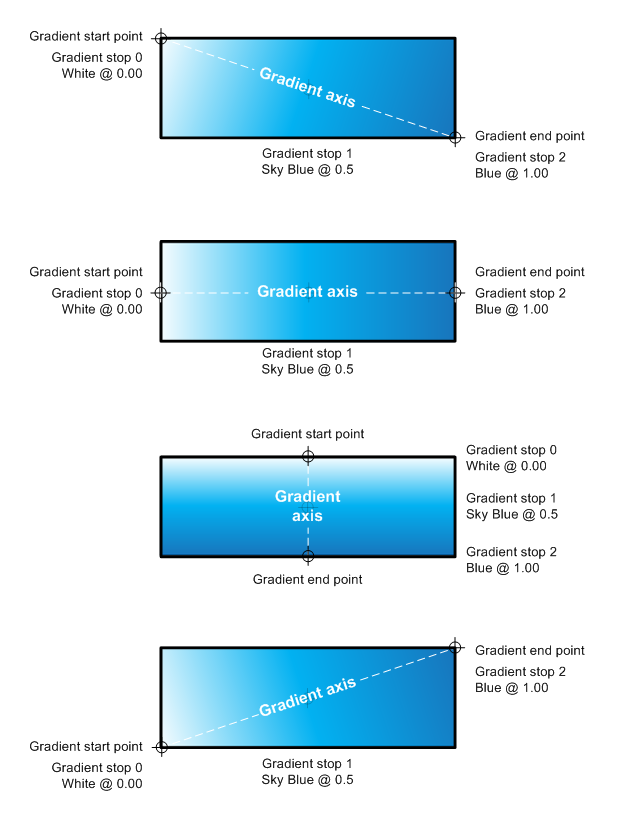

startPoint	D2D_POINT_2F	8	+0	+0	線形グラデーションの開始点(ブラシ空間)。
endPoint	D2D_POINT_2F	8	+8	+8	線形グラデーションの終了点(ブラシ空間)。

各言語での定義

#include <windows.h>

// D2D_POINT_2F  (x64 8 / x86 8 バイト)
typedef struct D2D_POINT_2F {
    FLOAT x;
    FLOAT y;
} D2D_POINT_2F;

// D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES  (x64 16 / x86 16 バイト)
typedef struct D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES {
    D2D_POINT_2F startPoint;
    D2D_POINT_2F endPoint;
} D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES;

using System;
using System.Runtime.InteropServices;

[StructLayout(LayoutKind.Sequential, CharSet = CharSet.Unicode)]
public struct D2D_POINT_2F
{
    public float x;
    public float y;
}

[StructLayout(LayoutKind.Sequential, CharSet = CharSet.Unicode)]
public struct D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES
{
    public D2D_POINT_2F startPoint;
    public D2D_POINT_2F endPoint;
}

Imports System.Runtime.InteropServices

<StructLayout(LayoutKind.Sequential, CharSet:=CharSet.Unicode)>
Public Structure D2D_POINT_2F
    Public x As Single
    Public y As Single
End Structure

<StructLayout(LayoutKind.Sequential, CharSet:=CharSet.Unicode)>
Public Structure D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES
    Public startPoint As D2D_POINT_2F
    Public endPoint As D2D_POINT_2F
End Structure

import ctypes
from ctypes import wintypes

class D2D_POINT_2F(ctypes.Structure):
    _fields_ = [
        ("x", ctypes.c_float),
        ("y", ctypes.c_float),
    ]

class D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES(ctypes.Structure):
    _fields_ = [
        ("startPoint", D2D_POINT_2F),
        ("endPoint", D2D_POINT_2F),
    ]

#[repr(C)]
pub struct D2D_POINT_2F {
    pub x: f32,
    pub y: f32,
}

#[repr(C)]
pub struct D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES {
    pub startPoint: D2D_POINT_2F,
    pub endPoint: D2D_POINT_2F,
}

import "golang.org/x/sys/windows"

type D2D_POINT_2F struct {
	x float32
	y float32
}

type D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES struct {
	startPoint D2D_POINT_2F
	endPoint D2D_POINT_2F
}

type
  D2D_POINT_2F = record
    x: Single;
    y: Single;
  end;

  D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES = record
    startPoint: D2D_POINT_2F;
    endPoint: D2D_POINT_2F;
  end;

const D2D_POINT_2F = extern struct {
    x: f32,
    y: f32,
};

const D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES = extern struct {
    startPoint: D2D_POINT_2F,
    endPoint: D2D_POINT_2F,
};

type
  D2D_POINT_2F {.bycopy.} = object
    x: float32
    y: float32

  D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES {.bycopy.} = object
    startPoint: D2D_POINT_2F
    endPoint: D2D_POINT_2F

struct D2D_POINT_2F
{
    float x;
    float y;
}

struct D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES
{
    D2D_POINT_2F startPoint;
    D2D_POINT_2F endPoint;
}

HSP用定義

HSP3.7/3.8 は構造体機能が無いため4byte整数配列(dim)+peek/poke で操作(32/64bitでサイズ・位置が異なる場合はタブで分割)。IronHSP は NSTRUCT(#defstruct/stdim/->)で32/64bit共通。

; HSP3.7/3.8 は構造体機能が無いため、4byte整数の配列変数で操作します。(x64 レイアウト)
; D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES サイズ: 16 バイト(x64)
dim st, 4    ; 4byte整数×4(構造体サイズ 16 / 4 切り上げ)
; startPoint : D2D_POINT_2F (+0, 8byte)  varptr(st)+0 を基点に操作(8byte:入れ子/配列)
; endPoint : D2D_POINT_2F (+8, 8byte)  varptr(st)+8 を基点に操作(8byte:入れ子/配列)
; ※4byte境界の整数は添字 st.N(N=オフセット/4)で読み書き可。それ以外は peek/poke 系を使用。

; IronHSP は NSTRUCT(構造体)をサポート。32bit/64bit どちらでも同じコードで動作します。
; ※GUID・入れ子構造体はデフォルト型でないため、依存する #defstruct を先に定義(下記に同梱)。
#defstruct global D2D_POINT_2F
    #field float x
    #field float y
#endstruct

#defstruct global D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES
    #field D2D_POINT_2F startPoint
    #field D2D_POINT_2F endPoint
#endstruct

stdim st, D2D1_LINEAR_GRADIENT_BRUSH_PROPERTIES        ; NSTRUCT 変数を確保
