目標

このチュートリアルでは、疎な再構成のために再構成apiを使用する方法を学ぶ:

画像パスのリストを含むファイルを読み込む。
libmv再構成パイプラインを実行する。
得られた結果をVizを用いて表示する。

コード

#include <opencv2/sfm.hpp>
#include <opencv2/viz.hpp>
#include <opencv2/geometry.hpp>
#include <opencv2/core.hpp>

#include <iostream>
#include <fstream>

using namespace std;
using namespace cv;
using namespace cv::sfm;

static void help() {
  cout
      << "\n------------------------------------------------------------------------------------\n"
      << " This program shows the multiview reconstruction capabilities in the \n"
      << " OpenCV Structure From Motion (SFM) module.\n"
      << " It reconstruct a scene from a set of 2D images \n"
      << " Usage:\n"
      << "        example_sfm_scene_reconstruction <path_to_file> <f> <cx> <cy>\n"
      << " where: path_to_file is the file absolute path into your system which contains\n"
      << "        the list of images to use for reconstruction. \n"
      << "        f  is the focal length in pixels. \n"
      << "        cx is the image principal point x coordinates in pixels. \n"
      << "        cy is the image principal point y coordinates in pixels. \n"
      << "------------------------------------------------------------------------------------\n\n"
      << endl;
}


static int getdir(const string _filename, vector<String> &files)
{
  ifstream myfile(_filename.c_str());
 if (!myfile.is_open()) {
    cout << "Unable to read file: " << _filename << endl;
    exit(0);
  } else {;
 size_t found = _filename.find_last_of("/\\");
 string line_str, path_to_file = _filename.substr(0, found);
 while ( getline(myfile, line_str) )
      files.push_back(path_to_file+string("/")+line_str);
  }
 return 1;
}


int main(int argc, char* argv[])
{
 // Read input parameters

 if ( argc != 5 )
  {
    help();
    exit(0);
  }

 // Parse the image paths

  vector<String> images_paths;
  getdir( argv[1], images_paths );


 // Build intrinsics

 float f  = atof(argv[2]),
        cx = atof(argv[3]), cy = atof(argv[4]);

 Matx33d K = Matx33d( f, 0, cx,
                       0, f, cy,
                       0, 0,  1);



 bool is_projective = true;
  vector<Mat> Rs_est, ts_est, points3d_estimated;
 reconstruct(images_paths, Rs_est, ts_est, K, points3d_estimated, is_projective);


 // Print output

  cout << "\n----------------------------\n" << endl;
  cout << "Reconstruction: " << endl;
  cout << "============================" << endl;
  cout << "Estimated 3D points: " << points3d_estimated.size() << endl;
  cout << "Estimated cameras: " << Rs_est.size() << endl;
  cout << "Refined intrinsics: " << endl << K << endl << endl;
  cout << "3D Visualization: " << endl;
  cout << "============================" << endl;



 viz::Viz3d window("Coordinate Frame");
             window.setWindowSize(Size(500,500));
             window.setWindowPosition(Point(150,150));
             window.setBackgroundColor(); // black by default

 // Create the pointcloud
  cout << "Recovering points  ... ";

 // recover estimated points3d
  vector<Vec3f> point_cloud_est;
 for (int i = 0; i < points3d_estimated.size(); ++i)
    point_cloud_est.push_back(Vec3f(points3d_estimated[i]));

  cout << "[DONE]" << endl;


  cout << "Recovering cameras ... ";

  vector<Affine3d> path;
 for (size_t i = 0; i < Rs_est.size(); ++i)
    path.push_back(Affine3d(Rs_est[i],ts_est[i]));

  cout << "[DONE]" << endl;


 if ( point_cloud_est.size() > 0 )
  {
    cout << "Rendering points   ... ";

 viz::WCloud cloud_widget(point_cloud_est, viz::Color::green());
    window.showWidget("point_cloud", cloud_widget);

    cout << "[DONE]" << endl;
  }
 else
  {
    cout << "Cannot render points: Empty pointcloud" << endl;
  }


 if ( path.size() > 0 )
  {
    cout << "Rendering Cameras  ... ";

    window.showWidget("cameras_frames_and_lines", viz::WTrajectory(path, viz::WTrajectory::BOTH, 0.1, viz::Color::green()));
    window.showWidget("cameras_frustums", viz::WTrajectoryFrustums(path, K, 0.1, viz::Color::yellow()));

    window.setViewerPose(path[0]);

    cout << "[DONE]" << endl;
  }
 else
  {
    cout << "Cannot render the cameras: Empty path" << endl;
  }

  cout << endl << "Press 'q' to close each windows ... " << endl;

  window.spin();

 return 0;
}

解説

まず、再構成apiに供給するために、画像パスのリストを含むファイルを読み込む必要がある:

/home/eriba/software/opencv_contrib/modules/sfm/samples/data/images/resized_IMG_2889.jpg
/home/eriba/software/opencv_contrib/modules/sfm/samples/data/images/resized_IMG_2890.jpg
/home/eriba/software/opencv_contrib/modules/sfm/samples/data/images/resized_IMG_2891.jpg
/home/eriba/software/opencv_contrib/modules/sfm/samples/data/images/resized_IMG_2892.jpg

...

int getdir(const string _filename, vector<string> &files)
{
  ifstream myfile(_filename.c_str());
 if (!myfile.is_open()) {
    cout << "Unable to read file: " << _filename << endl;
    exit(0);
  } else {
 string line_str;
 while ( getline(myfile, line_str) )
      files.push_back(line_str);
  }
 return 1;
}

次に、構築されたコンテナを再構成apiへの供給に使用する。推定結果は vector<Mat> に格納されなければならない点に注意することが重要である。この場合、実画像向けのオーバーロードされたシグネチャが呼び出され、画像から内部的にDAISY記述子を用いて疎な2D特徴を抽出・計算し、FlannBasedMatcherを用いてマッチングを行ってトラック構造を構築する。

bool is_projective = true;
vector<Mat> Rs_est, ts_est, points3d_estimated;
reconstruct(images_paths, Rs_est, ts_est, K, points3d_estimated, is_projective);

// Print output

cout << "\n----------------------------\n" << endl;
cout << "Reconstruction: " << endl;
cout << "============================" << endl;
cout << "Estimated 3D points: " << points3d_estimated.size() << endl;
cout << "Estimated cameras: " << Rs_est.size() << endl;
cout << "Refined intrinsics: " << endl << K << endl << endl;

最後に、得られた結果がVizに表示される。

使い方と結果

このサンプルを実行するには、画像パスファイルへのパス、カメラの焦点距離、加えて中心投影座標(ピクセル単位)を指定する必要がある。

1. Middlebury temple

次の画像シーケンス[1]と次のカメラ引数を用いて、疎な3D再構成を計算できる:

./example_sfm_scene_reconstruction image_paths_file.txt 800 400 225

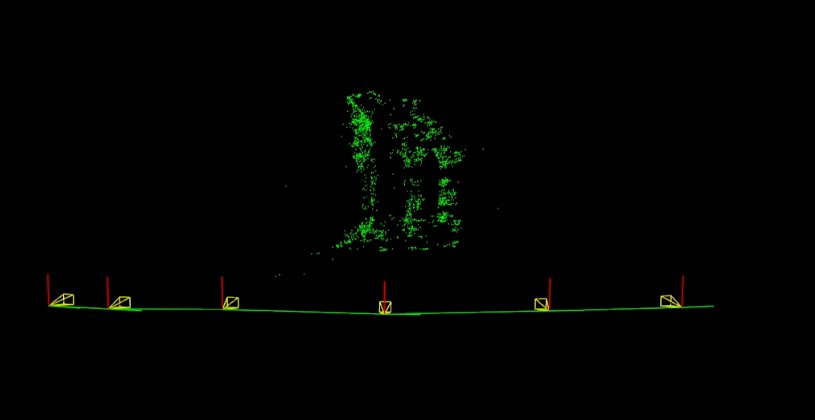

次の図は、推定された疎な3D再構成に加えて、得られたカメラの動きを示している:

2. Sagrada Familia

次の画像シーケンス[2]と次のカメラ引数を用いて、疎な3D再構成を計算できる:

./example_sfm_scene_reconstruction image_paths_file.txt 350 240 360

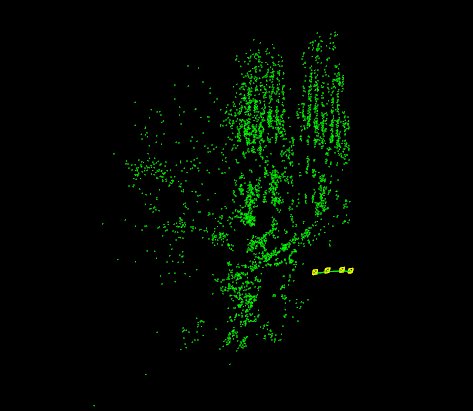

次の図は、推定された疎な3D再構成に加えて、得られたカメラの動きを示している:

[1] http://vision.middlebury.edu/mview/data

[2] Penate Sanchez, A. and Moreno-Noguer, F. and Andrade Cetto, J. and Fleuret, F. (2014). LETHA: Learning from High Quality Inputs for 3D Pose Estimation in Low Quality Images. Proceedings of the International Conference on 3D vision (3DV). URL
