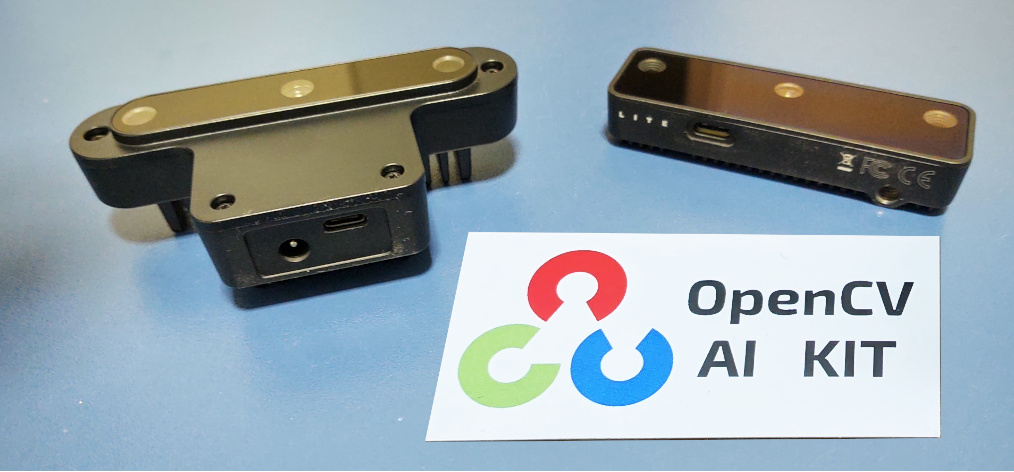

Luxonis DepthAIライブラリと互換性のある深度センサーは、OpenCV Graph API (G-API) モジュールを通じてサポートされている。RGB画像やその他いくつかの形式の出力は、G-APIモジュールの使い慣れたインターフェースを用いて取得できる。

OpenCVでDepthAIセンサーを使用するには、以下の準備手順を行う必要がある:

Luxonis DepthAIライブラリ depthai-core をインストールする。
CMakeで WITH_OAK フラグを設定してDepthAIライブラリのサポートを有効にし、OpenCVを構成する。DepthAIライブラリがインストールフォルダで見つかれば、OpenCVはdepthai-coreとともにビルドされる（CMakeログで WITH_OAK のステータスを参照）。
OpenCVをビルドする。

ソースコード

異種グラフ (heterogeneous graphs) を処理する方法のソースコードは、OpenCVソースコードライブラリの modules/gapi/samples/oak_basic_infer.cpp にある。

#include <algorithm>
#include <iostream>
#include <sstream>

#include <opencv2/imgproc.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/gapi.hpp>
#include <opencv2/gapi/core.hpp>
#include <opencv2/gapi/imgproc.hpp>
#include <opencv2/gapi/infer.hpp>
#include <opencv2/gapi/infer/parsers.hpp>
#include <opencv2/gapi/render.hpp>
#include <opencv2/gapi/cpu/gcpukernel.hpp>
#include <opencv2/highgui.hpp>

#include <opencv2/gapi/oak/oak.hpp>
#include <opencv2/gapi/oak/infer.hpp>

const std::string keys =
 "{ h help              |             | Print this help message }"
 "{ detector            |             | Path to compiled .blob face detector model }"
 "{ duration            | 100         | Number of frames to pull from camera and run inference on }";

namespace custom {

G_API_NET(FaceDetector, <cv::GMat(cv::GFrame)>, "sample.custom.face-detector");

using GDetections = cv::GArray<cv::Rect>;
using GSize       = cv::GOpaque<cv::Size>;
using GPrims      = cv::GArray<cv::gapi::wip::draw::Prim>;

G_API_OP(BBoxes, <GPrims(GDetections)>, "sample.custom.b-boxes") {
 static cv::GArrayDesc outMeta(const cv::GArrayDesc &) {
 return cv::empty_array_desc();
    }
};

GAPI_OCV_KERNEL(OCVBBoxes, BBoxes) {
 // This kernel converts the rectangles into G-API's
 // rendering primitives
 static void run(const std::vector<cv::Rect> &in_face_rcs,
                          std::vector<cv::gapi::wip::draw::Prim> &out_prims) {
        out_prims.clear();
 const auto cvt = [](const cv::Rect &rc, const cv::Scalar &clr) {
 return cv::gapi::wip::draw::Rect(rc, clr, 2);
        };
 for (auto &&rc : in_face_rcs) {
            out_prims.emplace_back(cvt(rc, CV_RGB(0,255,0))); // green
        }
    }
};

} // namespace custom

int main(int argc, char *argv[]) {
 cv::CommandLineParser cmd(argc, argv, keys);
 if (cmd.has("help")) {
        cmd.printMessage();
 return 0;
    }

 const auto det_name = cmd.get<std::string>("detector");
 const auto duration = cmd.get<int>("duration");

 if (det_name.empty()) {
        std::cerr << "FATAL: path to detection model is not provided for the sample."
                  << "Please specify it with --detector options."
                  << std::endl;
 return 1;
    }

 // Prepare G-API kernels and networks packages:
 auto detector = cv::gapi::oak::Params<custom::FaceDetector>(det_name);
 auto networks = cv::gapi::networks(detector);

 auto kernels = cv::gapi::combine(
 cv::gapi::kernels<custom::OCVBBoxes>(),
 cv::gapi::oak::kernels());

 auto args = cv::compile_args(kernels, networks);

 // Initialize graph structure
 cv::GFrame in;
 cv::GFrame copy = cv::gapi::oak::copy(in); // NV12 transfered to host + passthrough copy for infer
 cv::GOpaque<cv::Size> sz = cv::gapi::streaming::size(copy);

 // infer is not affected by the actual copy here
 cv::GMat blob = cv::gapi::infer<custom::FaceDetector>(copy);
 // FIXME: OAK infer detects faces slightly out of frame bounds
 cv::GArray<cv::Rect> rcs = cv::gapi::parseSSD(blob, sz, 0.5f, true, false);
 auto rendered = cv::gapi::wip::draw::renderFrame(copy, custom::BBoxes::on(rcs));
 // on-the-fly conversion NV12->BGR
 cv::GMat out = cv::gapi::streaming::BGR(rendered);

 auto pipeline  = cv::GComputation(cv::GIn(in), cv::GOut(out, rcs))
        .compileStreaming(std::move(args));

 // Graph execution
    pipeline.setSource(cv::gapi::wip::make_src<cv::gapi::oak::ColorCamera>());
    pipeline.start();

 cv::Mat out_mat;
    std::vector<cv::Rect> out_dets;
 int frames = 0;
 while (pipeline.pull(cv::gout(out_mat, out_dets))) {
        std::string name = "oak_infer_frame_" + std::to_string(frames) + ".png";

 cv::imwrite(name, out_mat);

 if (!out_dets.empty()) {
            std::cout << "Got " << out_dets.size() << " detections on frame #" << frames << std::endl;
        }

        ++frames;
 if (frames == duration) {
            pipeline.stop();
 break;
        }
    }
    std::cout << "Pipeline finished. Processed " << frames << " frames" << std::endl;
 return 0;
}
