ID2D1GeometryGroup

COM

📘 Microsoft Learn (日本語) · English

IID2cd906a6-12e2-11dc-9fed-001143a055f9継承元ID2D1Geometry自前メソッド開始 vtbl17

公式ドキュメント

他の ID2D1Geometry オブジェクトから構成される複合ジオメトリを表します。

解説(Remarks)

ジオメトリグループは、複数のジオメトリを同時にグループ化するための便利な手段であり、複数の異なるジオメトリのすべての図形を 1 つに連結します。

ID2D1GeometryGroup オブジェクトの作成

ID2D1GeometryGroup オブジェクトを作成するには、ID2D1Factory::CreateGeometryGroup メソッドを呼び出し、fillMode(取り得る値は D2D1_FILL_MODE_ALTERNATE(alternate)および D2D1_FILL_MODE_WINDING)、ジオメトリグループに追加するジオメトリオブジェクトの配列、およびこの配列の要素数を渡します。

Direct2D のジオメトリは、ID2D1Factory によって作成される不変かつデバイス非依存のリソースです。一般に、ジオメトリは一度だけ作成し、アプリケーションの存続期間中、または変更が必要になるまで保持するべきです。デバイス非依存リソースとデバイス依存リソースの詳細については、Resources Overview を参照してください。

例

次のコード例では、まずジオメトリオブジェクトの配列を宣言します。これらのオブジェクトは、25、50、75、100 の半径を持つ 4 つの同心円です。次に、ID2D1Factory オブジェクトに対して CreateGeometryGroup を呼び出し、D2D1_FILL_MODE_ALTERNATE、ジオメトリグループに追加するジオメトリオブジェクトの配列、およびこの配列の要素数を渡します。

ID2D1Geometry *ppGeometries[] =
{
    m_pEllipseGeometry1,
    m_pEllipseGeometry2,
    m_pEllipseGeometry3,
    m_pEllipseGeometry4
};

hr = m_pD2DFactory->CreateGeometryGroup(
    D2D1_FILL_MODE_ALTERNATE,
    ppGeometries,
    ARRAYSIZE(ppGeometries),
    &m_pGeoGroup_AlternateFill
    );

if (SUCCEEDED(hr))
{
    hr = m_pD2DFactory->CreateGeometryGroup(
        D2D1_FILL_MODE_WINDING,
        ppGeometries,
        ARRAYSIZE(ppGeometries),
        &m_pGeoGroup_WindingFill
        );
}

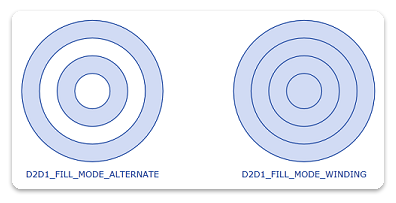

次の図は、この例の 2 つのグループジオメトリをレンダリングした結果を示しています。

4 つの同心円からなる 2 組の図。一方は 2 番目と 4 番目のリングが塗りつぶされ、もう一方はすべてのリングが塗りつぶされている

メソッド 3

vtbl = vtable インデックス(0始まり)。HSP等からCOMメソッドをインデックス指定で呼ぶ際に使用します。0〜2 は IUnknown。

vtbl 17 D2D1_FILL_MODE GetFillMode()

このジオメトリグループに含まれるジオメトリの交差領域がどのように結合されるかを示します。

戻り値

Type: D2D1_FILL_MODE

このジオメトリグループに含まれるジオメトリの交差領域がどのように結合されるかを示す値。

vtbl 18 DWORD GetSourceGeometryCount()

ジオメトリグループ内のジオメトリオブジェクトの数を示します。

戻り値

Type: UINT32

ID2D1GeometryGroup 内のジオメトリの数。

vtbl 19 void GetSourceGeometries(ID2D1Geometry** geometries, DWORD geometriesCount)

ジオメトリグループ内のジオメトリを取得します。

geometries	ID2D1Geometry**	out	このメソッドが返るとき、このメソッドによって埋められるジオメトリの配列へのポインターのアドレスが格納されます。配列の長さは geometryCount パラメーターで指定します。配列が NULL の場合、このメソッドは何も行いません。この配列のメモリは呼び出し側で割り当てる必要があります。
geometriesCount	DWORD	in	geometries 配列に返すジオメトリの数を示す値。この値がジオメトリグループ内のジオメトリの数より小さい場合、残りのジオメトリは省略されます。この値がジオメトリグループ内のジオメトリの数より大きい場合、余分なジオメトリは NULL に設定されます。現在ジオメトリグループ内にあるジオメトリの数を取得するには、GetSourceGeometryCount メソッドを使用します。

解説(Remarks)

返されるジオメトリは参照カウントが加算されるため、呼び出し側が解放する必要があります。

出典・ライセンス: 上記「公式ドキュメント」の内容は Microsoft の Win32 API ドキュメント(MicrosoftDocs/sdk-api)を日本語に翻訳・改変したものです。© Microsoft Corporation. CC BY 4.0 で提供。
Microsoft 公式リファレンス: 英語 (en-us) · 日本語 (ja-jp) · 原文ソース (GitHub)

HSP用 COM定義

#usecom / #comfunc によるHSPのCOM呼び出し定義。数字は vtbl インデックス(0始まり)。クラスIDが無い場合 #usecom の末尾は "{}"、ある場合は "{CLSID}"。

#define global IID_ID2D1GeometryGroup "{2CD906A6-12E2-11DC-9FED-001143A055F9}"
#usecom global ID2D1GeometryGroup IID_ID2D1GeometryGroup "{}"
#comfunc global ID2D1GeometryGroup_GetFillMode             17
#comfunc global ID2D1GeometryGroup_GetSourceGeometryCount  18
#comfunc global ID2D1GeometryGroup_GetSourceGeometries     19 sptr,int
; ※数字は vtbl インデックス(0始まり)。0/1/2 は IUnknown(QueryInterface/AddRef/Release)。
; ※このインターフェースは直接 CoCreateInstance するクラスIDが無いため "{}"(他メソッド/アクティベーションで取得)。
; ※ハンドル/void*等の不透明ポインタは IronHSP では intptr 指定が可能。
