ロバストなカメラ姿勢推定のためのArUcoマーカーおよびボードの検出

詳細説明

ArUcoマーカー検出。正方形のフィデューシャルマーカー（拡張現実マーカーとしても知られる）は、簡単・高速・ロバストなカメラ姿勢推定に有用である。

ArucoDetector クラスの主な機能は、画像中のマーカーの検出である。マーカーがボードとしてまとめられている場合は、ArucoDetector::refineDetectedMarkers() で検出できなかったマーカーの復元を試みることができる。ArUcoマーカーは、高度なチェスボードコーナー探索にも利用できる。これを行うには、CharucoBoard にマーカーをまとめ、CharucoDetector::detectBoard() でチェスボードのコーナーを探索する。

この実装は、R. Muñoz-Salinas と S. Garrido-Jurado による ArUco Library [102] に基づいている。

マーカーは AprilTag 2 [301] の基準マーカー検出手法に基づいて検出することもできる。

参照

[102] このコードは、Google Summer of Code 2015 (GSoC 15) のプロジェクトとして Sergio Garrido-Jurado によって最初に開発された。

警告

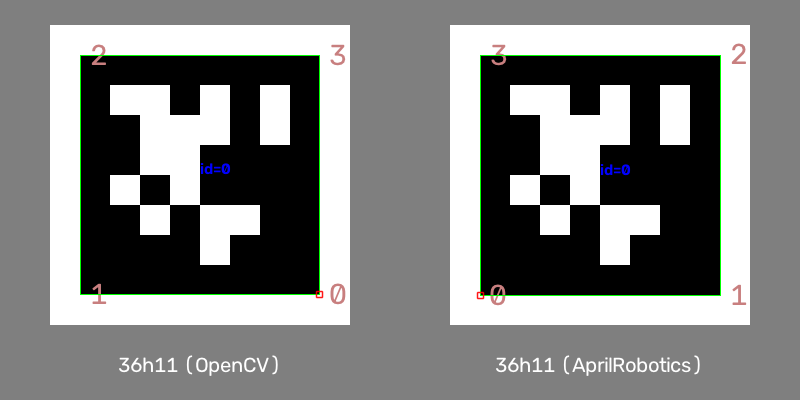

OpenCV では、AprilTag ファミリーに対して返されるコーナー位置の順序は、ArUco のものと一致していない。
この順序は、公式の AprilTag ライブラリ が採用している慣例とも異なることに注意。

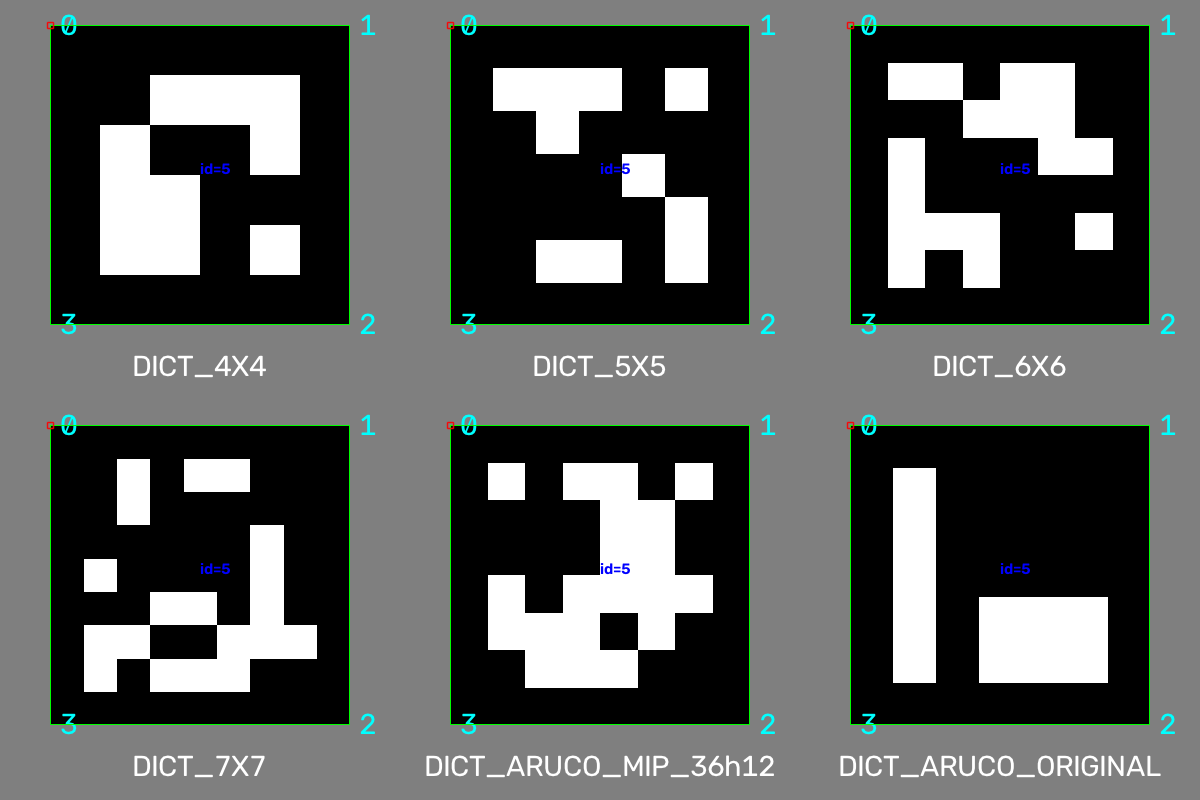

サポートされている ArUco マーカーファミリーの概要を次の画像に示す:

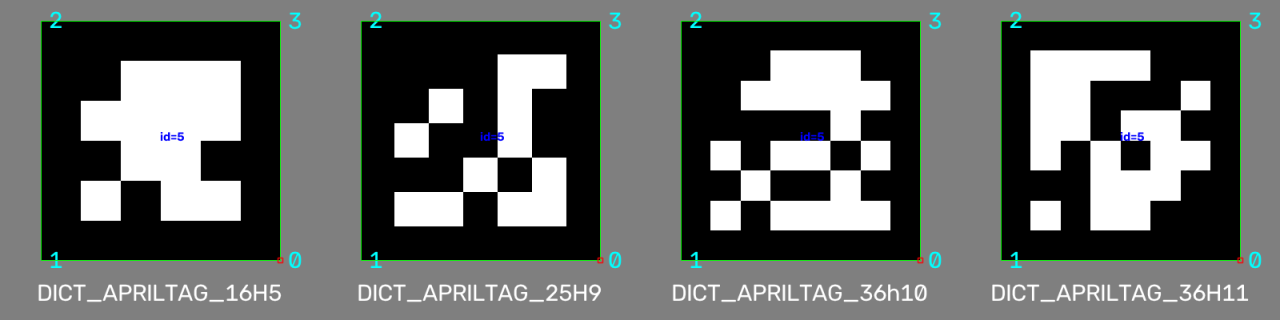

サポートされている AprilTag マーカーファミリーの概要を次の画像に示す:

覚え書き

公式の AprilTag 画像と一致させるため、AprilTag マーカー用に aruco::generateImageMarker を使って生成された画像（上の図）は180度回転されている。aruco::generateImageMarker 関数を使用する場合、デフォルトでは公式の AprilTag の慣例とは異なる画像を出力する。AprilRobotics/apriltag-imgs リポジトリを参照。これが、上の画像で ArUco と AprilTag のコーナー順序が異なって見える理由である。

ArUco マーカーファミリーについては、推奨されるファミリーは DICT_ARUCO_MIP_36h12 である。こちら を参照。一般に、より小さいマーカーファミリー (例: 4x4 と 6x6) は、カメラ距離に対してより良い検出率を与えるが、その代わりに誤検出やマーカーIDのデコードエラーが発生する確率が高くなる。ファミリー内のマーカーIDの数も、アプリケーションのユースケースや、マーカーIDのデコード処理中の誤ったビットを訂正する能力との関係で考慮すべき点である。

あらかじめ生成された MIP_36h12 ArUco マーカー画像を、次の場所からダウンロードできる:

• https://sourceforge.net/projects/aruco/files/
• または、samples/cpp/tutorial_code/objectDetection/create_marker.cpp サンプル (aruco::generateImageMarker 関数を使用) を使って、目的のマーカーファミリーのマーカー画像を生成する

AprilTag ファミリーについては、あらかじめ生成されたマーカー画像が AprilRobotics/apriltag-imgs リポジトリにある。

覚え書き

コーナー位置を正確に抽出するには、マーカーの周囲に白い境界（白と黒の遷移の間に強い勾配を持たせるため）があることが重要である。これは、悪い照明や紛らわしい色の背景といった困難な条件下でマーカーの輪郭を正確に抽出するために必要である。

マーカーの検出率を改善したり、ユースケース（例: 画像解像度）に適応させたりするために調整できる引数が複数ある。次を参照:

• aruco::DetectorParameters
• ArUco マーカーの検出 チュートリアルの "Detector Parameters" セクション、または Aruco モジュール FAQ ページ
• ArUco ライブラリからの追加情報については ArUco Library Documentation

コーナーリファインメント手法は、aruco::CornerRefineMethod に従って変更でき、より多くの計算時間を要する代わりにコーナー位置の精度を向上させることができる。

カメラフレームに対するマーカーの姿勢を推定するには、以下の情報源を参照することを推奨する:

• ArUco マーカー検出に関するチュートリアルについては ArUco マーカーの検出
• ピンホールカメラモデルに関する理論的背景については _3d、および Perspective-n-Point (PnP) 姿勢計算 ページ
• 関連する姿勢推定手法については solvePnP, solvePnPGeneric, solveP3P

クラス
class	cv::aruco::ArucoDetector
	ArucoDetector クラスの主な機能は、detectMarkers() メソッドによる画像内のマーカー検出である。 詳細...
class	cv::aruco::Board
	ArUcoマーカーのBoard。 詳細...
class	cv::aruco::CharucoBoard
	ChArUcoボードは、チェスボードの白い正方形の内側にマーカーを配置した平面チェスボードである。 詳細...
class	cv::aruco::CharucoDetector
struct	cv::aruco::CharucoParameters
struct	cv::aruco::DetectorParameters
	struct DetectorParameters は ArucoDetector で使用される 詳細...
class	cv::aruco::Dictionary
	Dictionary は同じサイズの一意なArUcoマーカーの集合である。続きを読む...
class	cv::aruco::GridBoard
	マーカーをグリッド状に配置した平面ボード。 詳細...
struct	cv::aruco::RefineParameters
	struct RefineParameters は ArucoDetector で使用される 詳細...

列挙型
enum	cv::aruco::CornerRefineMethod {   cv::aruco::CORNER_REFINE_NONE ,   cv::aruco::CORNER_REFINE_SUBPIX ,   cv::aruco::CORNER_REFINE_CONTOUR ,   cv::aruco::CORNER_REFINE_APRILTAG }
enum	cv::aruco::PredefinedDictionaryType {   cv::aruco::DICT_4X4_50 = 0 ,   cv::aruco::DICT_4X4_100 ,   cv::aruco::DICT_4X4_250 ,   cv::aruco::DICT_4X4_1000 ,   cv::aruco::DICT_5X5_50 ,   cv::aruco::DICT_5X5_100 ,   cv::aruco::DICT_5X5_250 ,   cv::aruco::DICT_5X5_1000 ,   cv::aruco::DICT_6X6_50 ,   cv::aruco::DICT_6X6_100 ,   cv::aruco::DICT_6X6_250 ,   cv::aruco::DICT_6X6_1000 ,   cv::aruco::DICT_7X7_50 ,   cv::aruco::DICT_7X7_100 ,   cv::aruco::DICT_7X7_250 ,   cv::aruco::DICT_7X7_1000 ,   cv::aruco::DICT_ARUCO_ORIGINAL ,   cv::aruco::DICT_APRILTAG_16h5 ,   cv::aruco::DICT_APRILTAG_25h9 ,   cv::aruco::DICT_APRILTAG_36h10 ,   cv::aruco::DICT_APRILTAG_36h11 ,   cv::aruco::DICT_ARUCO_MIP_36h12 }
	事前定義されたマーカー辞書/セット。続きを読む...

関数
void	cv::aruco::drawDetectedCornersCharuco (InputOutputArray image, InputArray charucoCorners, InputArray charucoIds=noArray(), Scalar cornerColor=Scalar(255, 0, 0))
	Charucoコーナーの集合を描画する。
void	cv::aruco::drawDetectedDiamonds (InputOutputArray image, InputArrayOfArrays diamondCorners, InputArray diamondIds=noArray(), Scalar borderColor=Scalar(0, 0, 255))
	検出されたChArUco Diamondマーカーの集合を描画する。
void	cv::aruco::drawDetectedMarkers (InputOutputArray image, InputArrayOfArrays corners, InputArray ids=noArray(), Scalar borderColor=Scalar(0, 255, 0))
	検出されたマーカーを画像に描画する。
Dictionary	cv::aruco::extendDictionary (int nMarkers, int markerSize, const Dictionary &baseDictionary=Dictionary(), int randomSeed=0)
	基本辞書を新しいnMarkersで拡張する。
void	cv::aruco::generateImageMarker (const Dictionary &dictionary, int id, int sidePixels, OutputArray img, int borderBits=1)
	正規のマーカー画像を生成する。
Dictionary	cv::aruco::getPredefinedDictionary (int dict)
	DICT_* で参照される事前定義された辞書の1つを返す。
Dictionary	cv::aruco::getPredefinedDictionary (PredefinedDictionaryType name)
	PredefinedDictionaryTypeで定義された事前定義された辞書の1つを返す。

変数
static constexpr float	cv::aruco::DEFAULT_VALID_BIT_ID_THRESHOLD {0.49f}

列挙型詳解

CornerRefineMethod

enum cv::aruco::CornerRefineMethod

#include <opencv2/objdetect/aruco_detector.hpp>

列挙値
CORNER_REFINE_NONE  Python: cv.aruco.CORNER_REFINE_NONE	ArUcoのアプローチに基づくタグとコーナーの検出。
CORNER_REFINE_SUBPIX  Python: cv.aruco.CORNER_REFINE_SUBPIX	ArUcoのアプローチに加え、コーナーのサブピクセル精度を用いてコーナー位置を高精度化する。
CORNER_REFINE_CONTOUR  Python: cv.aruco.CORNER_REFINE_CONTOUR	ArUcoのアプローチに加え、輪郭点による直線フィッティングを用いてコーナー位置を高精度化する。
CORNER_REFINE_APRILTAG  Python: cv.aruco.CORNER_REFINE_APRILTAG	AprilTag 2 のアプローチ [301] に基づくタグおよびコーナーの検出。

PredefinedDictionaryType

enum cv::aruco::PredefinedDictionaryType

#include <opencv2/objdetect/aruco_dictionary.hpp>

事前定義されたマーカー辞書/セット。

各辞書は、ビット数と含まれるマーカー数を示す

• DICT_ARUCO_ORIGINAL: 標準的なArUcoライブラリのマーカー。1024マーカー、5x5ビット、最小距離0

列挙値
DICT_4X4_50  Python: cv.aruco.DICT_4X4_50	4x4ビット、任意の2コード間の最小ハミング距離 = 4、50コード
DICT_4X4_100  Python: cv.aruco.DICT_4X4_100	4x4ビット、任意の2コード間の最小ハミング距離 = 3、100コード
DICT_4X4_250  Python: cv.aruco.DICT_4X4_250	4x4ビット、任意の2コード間の最小ハミング距離 = 3、250コード
DICT_4X4_1000  Python: cv.aruco.DICT_4X4_1000	4x4ビット、任意の2コード間の最小ハミング距離 = 2、1000コード
DICT_5X5_50  Python: cv.aruco.DICT_5X5_50	5x5ビット、任意の2コード間の最小ハミング距離 = 8、50コード
DICT_5X5_100  Python: cv.aruco.DICT_5X5_100	5x5ビット、任意の2コード間の最小ハミング距離 = 7、100コード
DICT_5X5_250  Python: cv.aruco.DICT_5X5_250	5x5ビット、任意の2コード間の最小ハミング距離 = 6、250コード
DICT_5X5_1000  Python: cv.aruco.DICT_5X5_1000	5x5ビット、任意の2コード間の最小ハミング距離 = 5、1000コード
DICT_6X6_50  Python: cv.aruco.DICT_6X6_50	6x6ビット、任意の2コード間の最小ハミング距離 = 13、50コード
DICT_6X6_100  Python: cv.aruco.DICT_6X6_100	6x6ビット、任意の2コード間の最小ハミング距離 = 12、100コード
DICT_6X6_250  Python: cv.aruco.DICT_6X6_250	6x6ビット、任意の2コード間の最小ハミング距離 = 11、250コード
DICT_6X6_1000  Python: cv.aruco.DICT_6X6_1000	6x6ビット、任意の2コード間の最小ハミング距離 = 9、1000コード
DICT_7X7_50  Python: cv.aruco.DICT_7X7_50	7x7ビット、任意の2コード間の最小ハミング距離 = 19、50コード
DICT_7X7_100  Python: cv.aruco.DICT_7X7_100	7x7ビット、任意の2コード間の最小ハミング距離 = 18、100コード
DICT_7X7_250  Python: cv.aruco.DICT_7X7_250	7x7ビット、任意の2コード間の最小ハミング距離 = 17、250コード
DICT_7X7_1000  Python: cv.aruco.DICT_7X7_1000	7x7ビット、任意の2コード間の最小ハミング距離 = 14、1000コード
DICT_ARUCO_ORIGINAL  Python: cv.aruco.DICT_ARUCO_ORIGINAL	6x6ビット、任意の2コード間の最小ハミング距離 = 3、1024コード
DICT_APRILTAG_16h5  Python: cv.aruco.DICT_APRILTAG_16h5	4x4ビット、任意の2コード間の最小ハミング距離 = 5、30コード
DICT_APRILTAG_25h9  Python: cv.aruco.DICT_APRILTAG_25h9	5x5ビット、任意の2コード間の最小ハミング距離 = 9、35コード
DICT_APRILTAG_36h10  Python: cv.aruco.DICT_APRILTAG_36h10	6x6ビット、任意の2コード間の最小ハミング距離 = 10、2320コード
DICT_APRILTAG_36h11  Python: cv.aruco.DICT_APRILTAG_36h11	6x6ビット、任意の2コード間の最小ハミング距離 = 11、587コード
DICT_ARUCO_MIP_36h12  Python: cv.aruco.DICT_ARUCO_MIP_36h12	6x6ビット、任意の2コード間の最小ハミング距離 = 12、250コード

関数詳解

drawDetectedCornersCharuco()

void cv::aruco::drawDetectedCornersCharuco	(	InputOutputArray	image,
		InputArray	charucoCorners,
		InputArray	charucoIds = noArray(),
		Scalar	cornerColor = Scalar(255, 0, 0) )

Python:
	cv.aruco.drawDetectedCornersCharuco(	image, charucoCorners[, charucoIds[, cornerColor]]	) ->	image

#include <opencv2/objdetect/charuco_detector.hpp>

Charucoコーナーの集合を描画する。

引数

image	入出力画像。1チャンネルまたは3チャンネルでなければならない。チャンネル数は変更されない。
charucoCorners	検出された charuco コーナーのベクトル
charucoIds	charucoCorners 内の各コーナーの識別子のリスト
cornerColor	各コーナーを囲む四角形の色

この関数は検出されたCharucoコーナーの集合を描画する。識別子ベクトルが与えられている場合は、各コーナーのidも描画する。

drawDetectedDiamonds()

void cv::aruco::drawDetectedDiamonds	(	InputOutputArray	image,
		InputArrayOfArrays	diamondCorners,
		InputArray	diamondIds = noArray(),
		Scalar	borderColor = Scalar(0, 0, 255) )

Python:
	cv.aruco.drawDetectedDiamonds(	image, diamondCorners[, diamondIds[, borderColor]]	) ->	image

#include <opencv2/objdetect/charuco_detector.hpp>

検出されたChArUco Diamondマーカーの集合を描画する。

引数

image	入出力画像。1チャンネルまたは3チャンネルでなければならない。チャンネル数は変更されない。
diamondCorners	detectCharucoDiamond() が返すのと同じ形式でのダイヤモンドコーナーの位置。(例: std::vector<std::vector<cv::Point2f> > )。検出された N 個のマーカーに対して、この配列の次元は Nx4 であるべきである。コーナーの順序は時計回りであるべきである。
diamondIds	detectCharucoDiamond() が返すのと同じ形式での、diamondCorners 内のダイヤモンドの識別子のベクトル (例: std::vector<Vec4i>)。省略可能。指定しない場合、ID は描画されない。
borderColor	マーカー境界の色。残りの色（テキストの色と最初のコーナーの色）はこの色を基に計算される。

検出されたdiamondの配列を与えると、この関数はそれらを画像中に描画する。マーカーの境界が描画され、与えられている場合はマーカー識別子も描画される。デバッグ目的に有用である。

drawDetectedMarkers()

void cv::aruco::drawDetectedMarkers	(	InputOutputArray	image,
		InputArrayOfArrays	corners,
		InputArray	ids = noArray(),
		Scalar	borderColor = Scalar(0, 255, 0) )

Python:
	cv.aruco.drawDetectedMarkers(	image, corners[, ids[, borderColor]]	) ->	image

#include <opencv2/objdetect/aruco_detector.hpp>

検出されたマーカーを画像中に描画する。

引数

image	入出力画像。1チャンネルまたは3チャンネルでなければならない。チャンネル数は変更されない。
corners	入力画像上のマーカーコーナーの位置（例: std::vector<std::vector<cv::Point2f> > ）。検出されたマーカーがN個の場合、この配列の次元はNx4でなければならない。コーナーの順序は時計回りでなければならない。
ids	markersCorners 内のマーカーの識別子のベクトル。省略可能で、指定しない場合はidは描画されない。
borderColor	マーカー境界の色。残りの色（テキストの色と最初のコーナーの色）は、視認性を向上させるためにこの色を基に計算される。

検出されたマーカーコーナーの配列とそれに対応するidを与えると、この関数はマーカーを画像中に描画する。マーカーの境界が描画され、与えられている場合はマーカー識別子も描画される。デバッグ目的に有用である。

extendDictionary()

Dictionary cv::aruco::extendDictionary	(	int	nMarkers,
		int	markerSize,
		const Dictionary &	baseDictionary = Dictionary(),
		int	randomSeed = 0 )

Python:
	cv.aruco.extendDictionary(	nMarkers, markerSize[, baseDictionary[, randomSeed]]	) ->	retval

#include <opencv2/objdetect/aruco_dictionary.hpp>

ベース辞書を新たなnMarkersで拡張する。

引数

nMarkers	辞書内のマーカー数
markerSize	各マーカーの1次元あたりのビット数
baseDictionary	この辞書のマーカーを先頭に含める（省略可能）
randomSeed	theRNG() に渡すユーザー指定のシード値

この関数はnMarkers個のマーカーから構成される新しい辞書を作成し、各マーカーは markerSize x markerSize ビットで構成される。baseDictionaryが与えられている場合、そのマーカーは直接含められ、残りはそれらに基づいて生成される。baseDictionaryのサイズがnMarkersより大きい場合、baseDictionaryの先頭nMarkers個のみが採用され、新たなマーカーは追加されない。

generateImageMarker()

void cv::aruco::generateImageMarker	(	const Dictionary &	dictionary,
		int	id,
		int	sidePixels,
		OutputArray	img,
		int	borderBits = 1 )

Python:
	cv.aruco.generateImageMarker(	dictionary, id, sidePixels[, img[, borderBits]]	) ->	img

#include <opencv2/objdetect/aruco_detector.hpp>

正規のマーカー画像を生成する。

引数

dictionary	マーカーの種類を示すマーカー辞書
id	返されるマーカーの識別子。指定された辞書内の有効なidでなければならない。
sidePixels	ピクセル単位での画像のサイズ
img	マーカーが描画された出力画像
borderBits	マーカー境界の幅。

この関数はマーカー画像を正準形（すなわち印刷可能な状態）で返す

getPredefinedDictionary() [1/2]

Dictionary cv::aruco::getPredefinedDictionary

(

int

dict

)

Python:
	cv.aruco.getPredefinedDictionary(	dict	) ->	retval

#include <opencv2/objdetect/aruco_dictionary.hpp>

DICT_* で参照される定義済み辞書のいずれかを返す。

getPredefinedDictionary() [2/2]

Dictionary cv::aruco::getPredefinedDictionary

(

PredefinedDictionaryType

name

)

Python:
	cv.aruco.getPredefinedDictionary(	dict	) ->	retval

#include <opencv2/objdetect/aruco_dictionary.hpp>

PredefinedDictionaryType で定義された定義済み辞書のいずれかを返す。

変数詳解

DEFAULT_VALID_BIT_ID_THRESHOLD

float cv::aruco::DEFAULT_VALID_BIT_ID_THRESHOLD {0.49f}

staticconstexpr

#include <opencv2/objdetect/aruco_detector.hpp>
